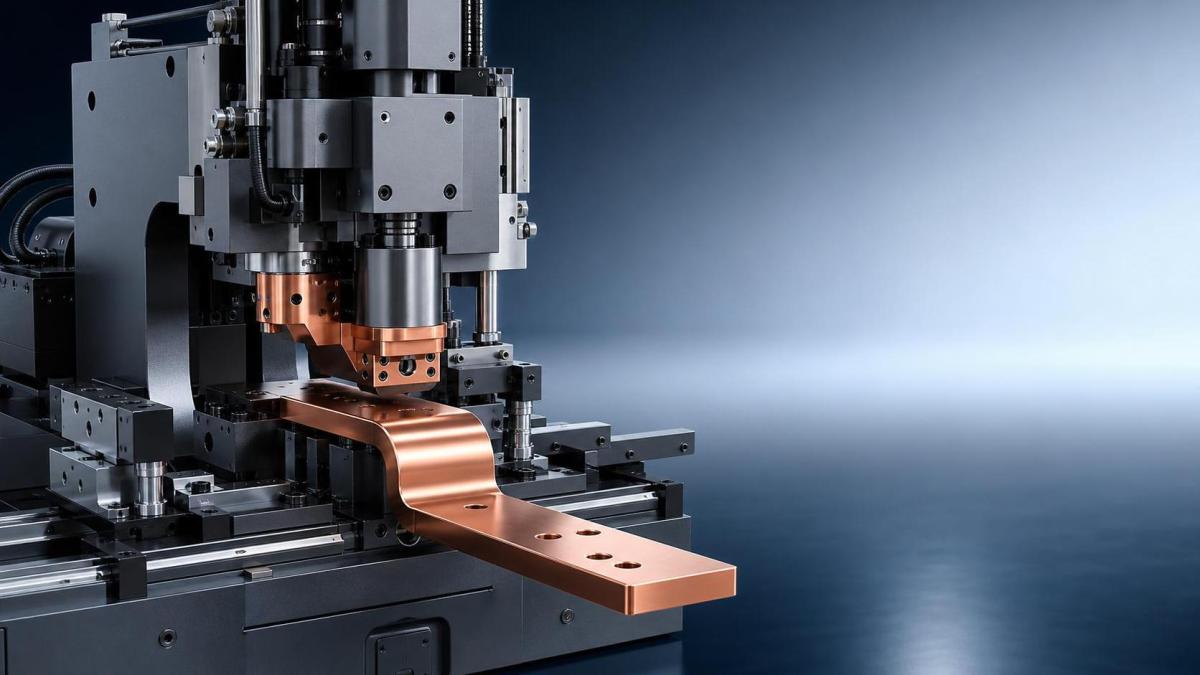

Giải thích các thông số kỹ thuật của máy gia công thanh cái: lực ép, độ chính xác và phạm vi gia công

Bắt đầu từ điều kiện tải, không phải trọng tải trong catalogue

Khi một đội ngũ kỹ thuật đánh giá Máy gia công thanh cái, ba thông số thường chi phối toàn bộ quyết định là lực tạo hình, độ chính xác gia công và phạm vi gia công hữu dụng. Những con số này trông khá đơn giản trên bảng thông số, nhưng chỉ thực sự có ý nghĩa khi gắn với công việc thực tế: cấp vật liệu đồng hoặc nhôm, chiều rộng và độ dày thanh, dạng lỗ, bán kính uốn, quy mô lô sản xuất và việc dây chuyền có phải xử lý nhiều quy cách khác nhau mỗi ngày hay không.

Sai lầm phổ biến là coi trọng tải là thông số chính còn mọi yếu tố khác chỉ là thứ yếu. Trên thực tế, một máy có công suất quá lớn vẫn có thể tạo ra sản phẩm kém chất lượng nếu bộ khuôn, hệ thống định vị hoặc khả năng kiểm soát hành trình không tốt. Ngược lại, một máy nhỏ hơn có thể hoạt động hiệu quả trong phạm vi sản phẩm hẹp nhưng sẽ trở thành điểm nghẽn ngay khi kích thước thanh cái tăng lên.

Vì vậy, bước kiểm tra đầu tiên rất đơn giản: hãy ghi lại tiết diện đồng và nhôm lớn nhất mà bạn thực sự cần uốn, đột lỗ, cắt hoặc dập nổi. Sau đó, đối chiếu yêu cầu này với khả năng làm việc định mức của máy theo từng công đoạn, thay vì chỉ dựa trên một con số tổng thể.

Kiểm tra trọng tải theo từng công đoạn

Máy gia công thanh cái không sử dụng lực theo cùng một cách ở mọi chức năng. Uốn, đột lỗ và cắt tạo ra các loại tải khác nhau lên hệ thống thủy lực hoặc servo, đồng thời rủi ro cũng khác nhau. Việc uốn các thanh ngắn và dày có thể kiểm tra giới hạn lực. Đột các dạng lỗ dày đặc thường bộc lộ độ cứng vững của khung máy và chất lượng khuôn. Cắt nhôm dày có thể trông dễ dàng trên giấy tờ nhưng vẫn để lại biến dạng cạnh nếu khe hở và tình trạng lưỡi cắt không phù hợp.

• Đối với uốn: hãy xác nhận chiều rộng và độ dày thanh tối đa mà máy có thể uốn ở góc và bán kính yêu cầu. Trọng tải mà không đi kèm thông tin về hình học uốn là chưa đầy đủ.
• Đối với đột lỗ: hãy kiểm tra đường kính lỗ lớn nhất và độ dày tối đa trong điều kiện sản xuất liên tục, không chỉ dựa vào khả năng đột lỗ một lần.
• Đối với cắt: hãy quan sát chất lượng cạnh sau khi cắt. Nếu máy có thể cắt tiết diện nhưng tạo ra ba via hoặc biến dạng, thì công suất danh định cũng không mang lại nhiều giá trị.
• Đối với dập nổi: hãy xác nhận lực định mức có còn được duy trì khi sử dụng trạm dập nổi và bộ khuôn thực tế dự kiến dùng cho sản phẩm hay không.

Đây là lý do những người mua giàu kinh nghiệm thường yêu cầu mẫu sản phẩm hoặc ít nhất là các giới hạn theo từng công đoạn. Một con số trọng tải duy nhất hữu ích, nhưng không bao giờ là toàn bộ câu trả lời.

Độ chính xác không chỉ là dung sai kích thước

Độ chính xác trong gia công thanh cái nên được hiểu là sự kết hợp giữa độ lặp lại vị trí, tính nhất quán của góc, mối quan hệ giữa lỗ và mép, cũng như độ ổn định giữa các sản phẩm trong suốt một ca làm việc. Những người đánh giá kỹ thuật thường tập trung vào kích thước cuối cùng, nhưng độ lặp lại mới là yếu tố bảo vệ chất lượng lắp ráp về sau.

Nếu máy đột lỗ chính xác ở vài sản phẩm đầu tiên rồi bị sai lệch khi khuôn nóng lên hoặc khi người vận hành thay đổi độ dày vật liệu, thì đây là vấn đề vận hành chứ không chỉ là vấn đề đo lường. Điều tương tự cũng áp dụng cho công đoạn uốn. Máy có thể đạt góc đã lập trình trong chế độ chạy thử nhưng lại thay đổi khi lần lượt nạp các thanh có chiều rộng khác nhau.

Một quy trình đánh giá thực tế thường bao gồm các câu hỏi sau:

1. Việc định vị được thực hiện như thế nào: cữ chặn thủ công, cữ chặn sau cơ khí, trục CNC hay định vị servo?
2. Điều gì kiểm soát hành trình và điểm hồi vị, và phương pháp đó có độ lặp lại như thế nào trong các chu kỳ liên tục?
3. Khuôn và dao có được chế tạo để duy trì căn chỉnh ổn định hay chất lượng thiết lập phụ thuộc quá nhiều vào việc người vận hành hiệu chỉnh?
4. Việc duy trì cùng một kết quả khi gia công cả đồng và nhôm, hai vật liệu không có đặc tính tạo hình giống nhau, có dễ dàng không?

Nếu bạn đang so sánh các máy có mức lực tương đương, đây thường là điểm tạo ra khác biệt thực sự. DXJ định vị thiết bị gia công thanh cái của mình dựa trên khuôn chính xác, các linh kiện truyền động ổn định và chất lượng sản xuất được kiểm soát. Điều này rất quan trọng vì sự suy giảm độ chính xác thường bắt đầu từ hao mòn cơ khí và dụng cụ kém chất lượng trước khi thể hiện rõ trên thanh thành phẩm.

Xác định phạm vi gia công theo cách sản xuất thực tế sử dụng

“Phạm vi gia công” nghe có vẻ là một thông số kích thước cơ bản, nhưng cần được xem xét cẩn thận hơn nhiều. Phạm vi sử dụng được không chỉ bao gồm chiều rộng, độ dày hoặc kích thước lỗ tối đa. Nó còn bao gồm chiều dài chi tiết tối thiểu có thể gia công, khoảng hở quanh dụng cụ, độ sâu họng máy hiện có, khả năng tránh va chạm khi uốn và việc máy có thể xử lý các đợt sản xuất ngắn cùng hoạt động chuyển đổi thường xuyên mà không làm gián đoạn nhịp độ hay không.

Ví dụ, một máy có thể tiếp nhận thanh rộng về mặt kích thước nhưng gặp khó khăn khi lỗ nằm gần mép hoặc khi nhiều lần uốn gây va chạm với khung máy. Một máy khác có thể đáp ứng toàn bộ dải độ dày nhưng yêu cầu định vị lại nhiều lần, làm giảm năng suất và tăng sai sót trong thao tác.

Không chỉ xem xét các thông số chính mà còn phải kiểm tra phương thức điều khiển

Một máy đáp ứng yêu cầu về tải và kích thước vẫn có thể là lựa chọn không phù hợp nếu logic điều khiển yếu. Đối với người mua kỹ thuật, điều này thường thể hiện ở hai điểm: thời gian thiết lập và các công việc lặp lại. Nếu việc thay đổi góc, thay đổi khoảng cách lỗ và xử lý các lô hỗn hợp diễn ra thường xuyên, điều khiển CNC và định vị cữ chặn đáng tin cậy sẽ giúp tiết kiệm nhiều chi phí hơn so với việc tăng nhẹ lực định mức.

Đây cũng là thời điểm phù hợp để phân biệt thiết bị gia công thanh cái với các máy sản xuất cuộn dây và máy sản xuất máy biến áp khác trong cùng xưởng. Ví dụ, DXJ-RX1T Horizontal Coil Winding Machine (1 Ton) được thiết kế để quấn cuộn dây cao áp và hạ áp, với các tính năng như điều chỉnh tốc độ vô cấp, phanh tự động và đếm số vòng thông qua màn hình cảm ứng. Đây là những ý tưởng hữu ích về kiểm soát sản xuất, nhưng phục vụ một quy trình khác. Khi đánh giá Máy gia công thanh cái, câu hỏi tương đương là hệ thống điều khiển có hỗ trợ định vị lặp lại, chuyển đổi nhanh và thực hiện ổn định các công đoạn uốn, đột lỗ, cắt hoặc dập nổi hay không.

Chất lượng dụng cụ và độ cứng vững của khung máy quyết định khả năng duy trì thông số

Trên giấy tờ, hai máy có thể trông khá tương đồng. Trong thực tế sản xuất, chất lượng dao, độ chính xác của khuôn và độ cứng vững kết cấu là những yếu tố phân biệt một công cụ sản xuất đáng tin cậy với một máy cần điều chỉnh liên tục. Điều này càng quan trọng khi gia công thanh cái đồng, bởi các vết trên bề mặt, biến dạng lỗ và sự không nhất quán khi uốn rất khó che giấu ở các công đoạn tiếp theo.

Một số điểm cần kiểm tra trước khi phê duyệt:

• Hỏi vật liệu và tiêu chuẩn gia công nào được sử dụng cho khuôn và dao.
• Kiểm tra thiết kế khung máy có chống biến dạng dưới tải làm việc hay không.
• Đánh giá chất lượng động cơ và các linh kiện thủy lực, đặc biệt nếu máy phải hoạt động trong các ca dài.
• Kiểm tra tốc độ thay thế các bộ phận hao mòn và tính khả thi của việc dự trữ dụng cụ thay thế.

Định hướng của Dexinjia về khuôn chính xác, động cơ đồng nguyên chất và các tiêu chuẩn sản xuất được kiểm soát có ý nghĩa ở đây, bởi sự ổn định lâu dài thường được tạo nên từ linh kiện và chất lượng chế tạo, chứ không phải từ ngôn ngữ trong brochure.

Đối chiếu thông số kỹ thuật với quyết định mua hàng

Đối với một cuộc đánh giá kỹ thuật, tôi sẽ không xếp hạng các lựa chọn dựa trên trọng tải trước tiên. Tôi sẽ lọc theo thứ tự sau: phạm vi quy trình thực tế, tính nhất quán của độ chính xác, khả năng chịu lực theo từng công đoạn, chất lượng dụng cụ, sau đó là khả năng bảo trì. Các chứng nhận như ISO, CE, 3A hoặc EAC là những điểm kiểm tra hữu ích đối với tính kỷ luật của nhà cung cấp và khả năng tiếp cận thị trường, nhưng không thể thay thế việc đánh giá mức độ phù hợp với quy trình.

Nếu sản phẩm của bạn ổn định và có ít chủng loại, một máy tiêu chuẩn với phạm vi phù hợp có thể là đủ. Nếu kích thước thay đổi thường xuyên hoặc người vận hành phải chuyển đổi giữa các công việc với đồng và nhôm trong tuần, hãy coi trọng hơn khả năng kiểm soát định vị, hiệu quả thay khuôn và độ lặp lại trong điều kiện sản xuất hỗn hợp.

Cách rõ ràng nhất để tránh lựa chọn sai rất đơn giản: liệt kê kích thước thanh cái lớn nhất và nhỏ nhất, xác định dung sai quan trọng đối với các vị trí uốn và lỗ, nhận diện nhóm sản phẩm có tần suất cao nhất, rồi đánh giá từng máy ứng viên dựa trên bốn yếu tố thực tế đó. Trình tự này nhanh chóng chỉ ra những thông số yếu và giữ cho quyết định gắn với hoạt động sản xuất, đúng với mục đích của nó.
