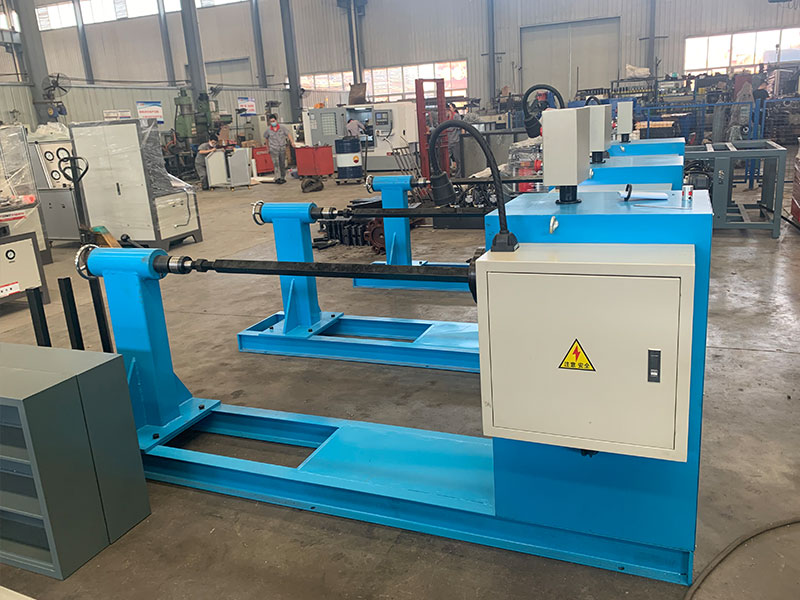

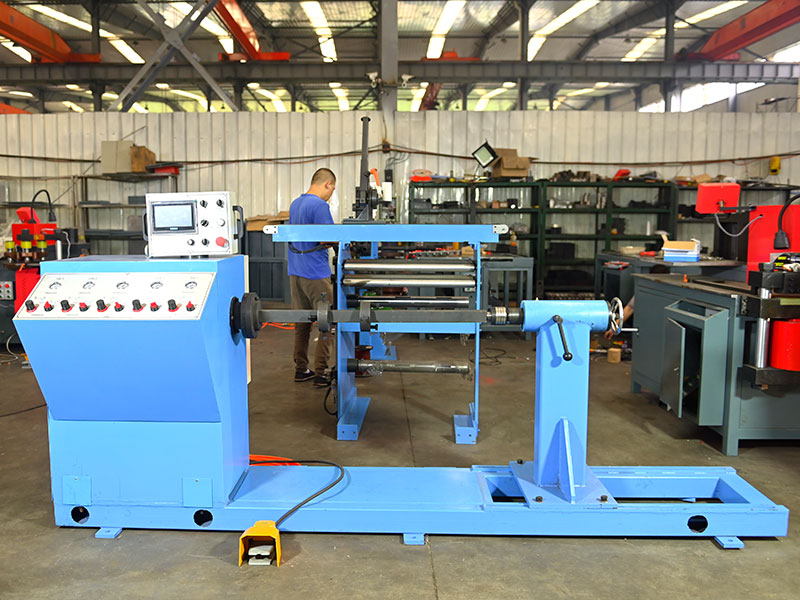

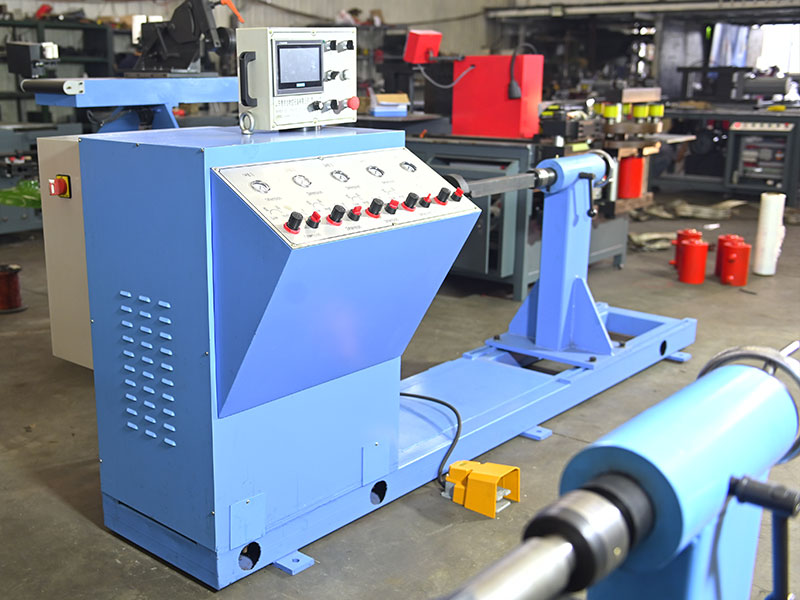

Máy quấn cuộn dây ngang DXJ-RX1T (1 Ton)

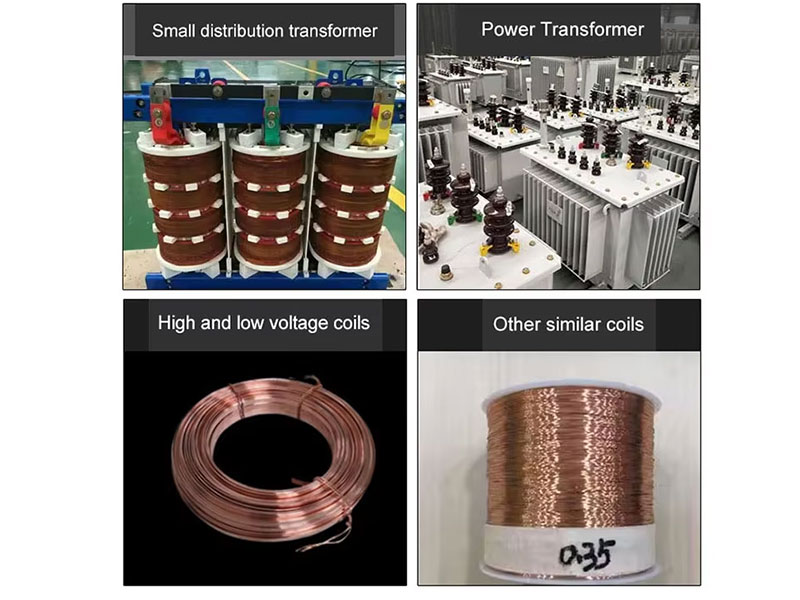

Mẫu máy: Máy quấn cuộn dây nằm ngang DXJ-RX1T (1 tấn), chủ yếu phù hợp để quấn các cuộn dây cao áp và hạ áp của cuộn kháng và máy biến áp. Đường kính đĩa máy quấn dây là 198 mm, chiều cao tâm trục chính của máy quấn dây là 750 mm.

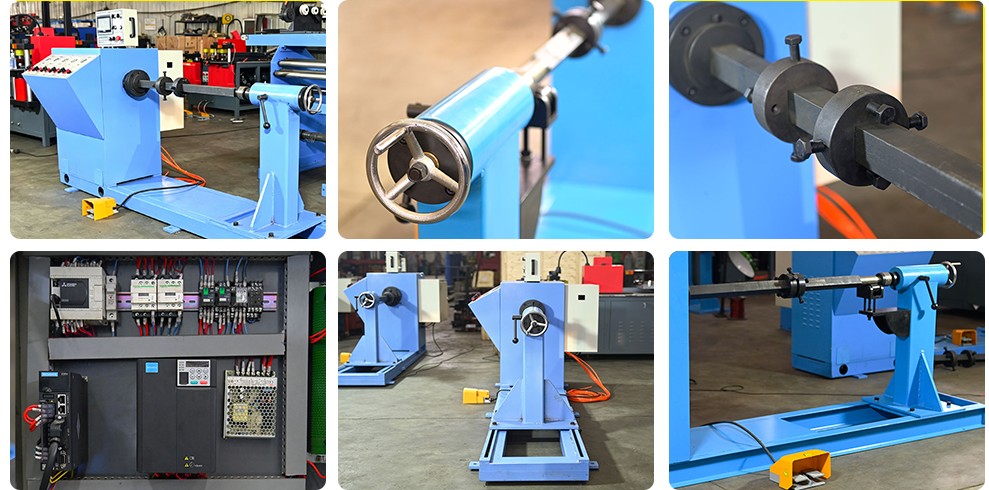

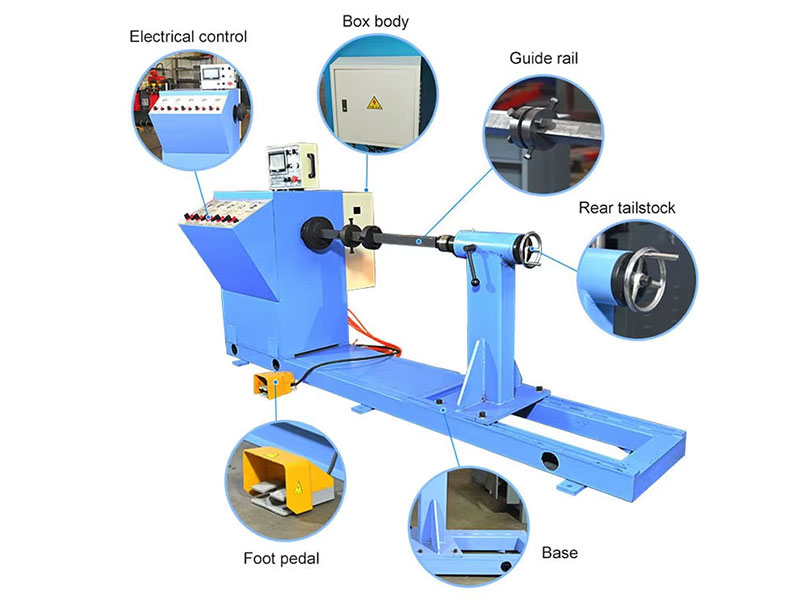

Cấu tạo của khung máy chính

Hộp động cơ chính bao gồm vỏ máy, hệ thống truyền động, cần sang số, động cơ, v.v.

Đặc điểm kết cấu:

·Bộ phận truyền động cơ khí của máy quấn dây được bố trí bên trong hộp đầu máy, còn bộ phận truyền động được lắp đặt ở phía vận hành của hộp đầu máy. Tốc độ trục chính được thay đổi giữa mức cao và thấp thông qua cần điều tốc.

·Máy quấn dây sử dụng bộ biến tần để điều chỉnh tốc độ vô cấp, khởi động êm và mô-men xoắn không đổi. Cần sang số có ba vị trí điều chỉnh: vị trí tốc độ thấp, vị trí trung gian và vị trí tốc độ cao; cài đặt số vòng và tự động dừng máy.

·Máy được trang bị thiết bị phanh tự động để ngăn trục quay ngược khi máy quấn dừng.

·Máy có thể cài đặt trước số vòng quấn của cuộn dây và điều khiển chiều quay thuận, nghịch; bộ đếm điện tử thuận nghịch có độ chính xác đếm tiến và lùi là 1/10 vòng, đồng thời có chức năng ghi nhớ khi mất điện.

·Trạm nút nhấn được điều khiển tập trung, việc khởi động và dừng đĩa trục chính được điều khiển bằng công tắc chân hoặc nút nhấn.
