Máy thanh cái CNC servo với định vị tự động

Máy thanh cái CNC servo DXJ™ có 3 trạm độc lập và định vị tự động X/Y. Nhập kích thước bằng một cú nhấp thay thế việc đo thủ công, mang lại gia công hàng loạt hiệu quả và độ chính xác cao cho tủ điện.

Trang chủ ➜ Sản phẩm ➜ Máy thanh cái servo CNC với định vị tự động

Nhà sản xuất máy thanh cái chuyên nghiệp máy đồng 3-trong-1

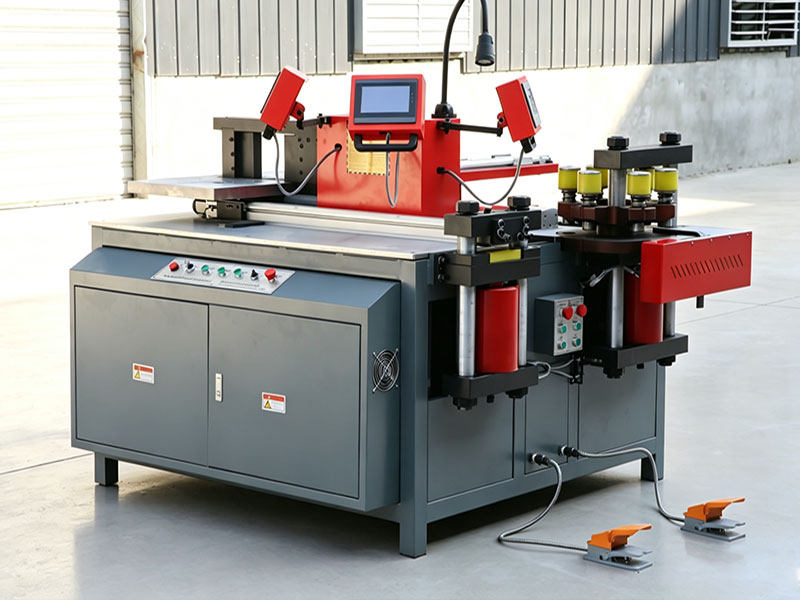

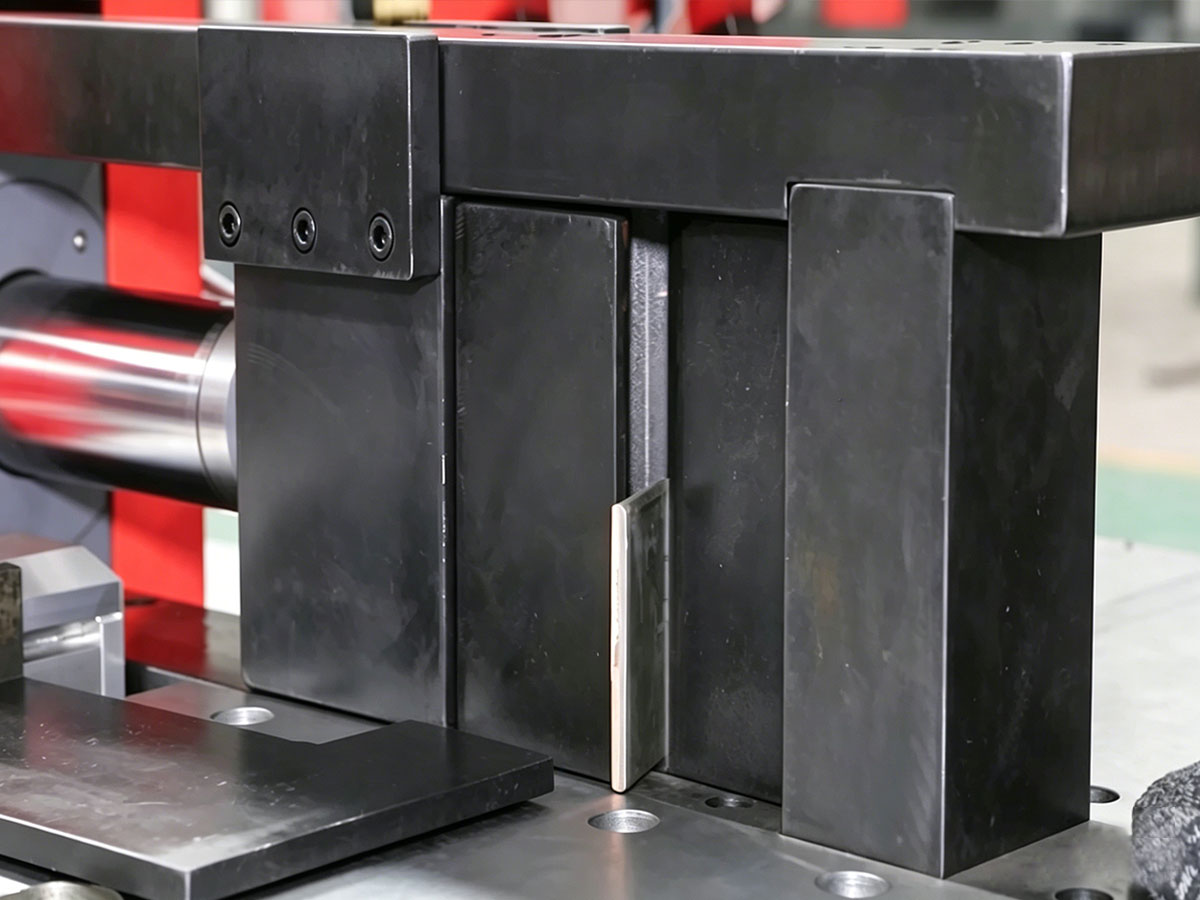

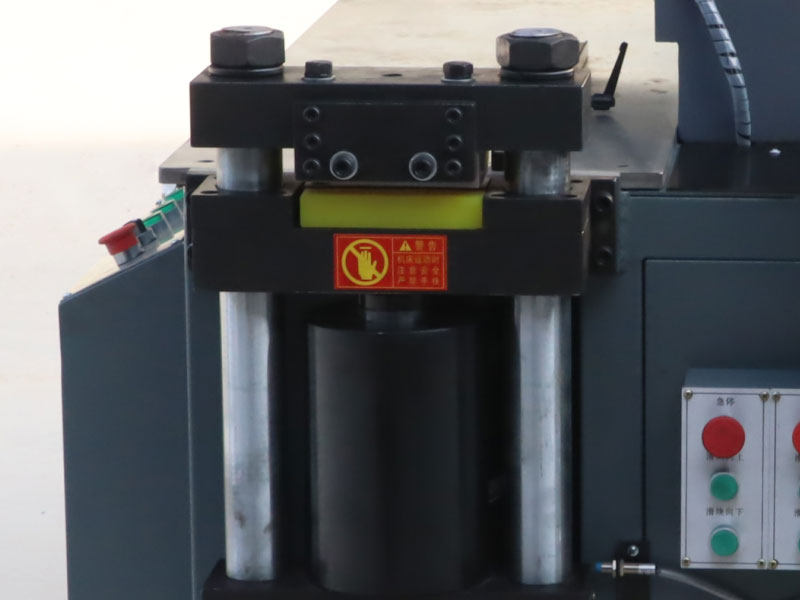

Máy thanh cái CNC servo với định vị tự động có ba trạm gia công cho đột, cắt và uốn. Máy được thiết kế với ba hệ thống thủy lực độc lập. Các trạm đột, cắt và gấp có thể hoạt động đồng thời. Trạm đột điều khiển tọa độ đột thông qua động cơ servo và PLC, có thể đạt được định vị liên tục và đột các chi tiết có nhiều lỗ, hiệu quả và chính xác. Trạm cắt tự động điều khiển kích thước chặn cắt thông qua động cơ servo và PLC, giúp thuận tiện và hiệu quả. Trạm uốn sử dụng động cơ servo để điều khiển chiều dài uốn và tự động định vị vị trí chặn, có thể thực hiện nhiều góc và nhiều vị trí uốn trong một chương trình.
Máy gia công thanh cái định vị toàn servo, sử dụng động cơ servo + truyền động vít me độ chính xác cao để đạt được định vị tự động hoàn toàn và chính xác của các trục X và Y.
So với định vị thủ công truyền thống, máy nhanh hơn, chính xác hơn và đồng đều hơn. Đặc biệt phù hợp cho gia công thanh đồng số lượng lớn, độ chính xác cao. Không cần thước cặp thủ công, nhập kích thước bằng một cú nhấp, định vị tự động, định vị chính xác và ổn định. Toàn bộ máy có kết cấu chắc chắn, độ chính xác cao và hiệu suất cao. Đây là công cụ gia công hiệu quả cho tủ phân phối điện, tủ điện, kỹ thuật điện và các nhà sản xuất thiết bị tự động hóa.

Gửi cho chúng tôi một tin nhắn

Cách mua máy thanh cái CNC phù hợp

Đội ngũ kỹ thuật DXJ™ của chúng tôi đề xuất model máy thanh cái lý tưởng dựa trên độ dày và chiều rộng tối đa của vật liệu gia công của bạn. Dòng máy thanh cái CNC 3 trong 1 của chúng tôi cung cấp ba model được trang bị bơm thủy lực 300KN, 500KN và 800KN, có thể gia công thanh cái đồng lần lượt lên đến 15mm/160mm, 16mm/260mm và 20mm/300mm.

Khác với máy thanh cái CNC 3 trong 1 của chúng tôi, bộ uốn và bộ cắt trong máy thanh cái CNC của chúng tôi đều được trang bị một chặn servo với hành trình hiệu dụng 1000mm, chịu trách nhiệm định vị vị trí gia công thanh cái; bộ đột được trang bị hai chặn servo, cụ thể là một chặn servo chiều dài với hành trình hiệu dụng 1000mm và một chặn servo chiều rộng với hành trình hiệu dụng 200mm, chịu trách nhiệm định vị tọa độ trục X và Y của việc đột thanh cái.

Mẫu	DXJ-303CN PRO	DXJ-503CN PRO	DXJ-803CN PRO
Độ dày/chiều rộng uốn tối đa	15mm/160mm	16mm/260mm	20mm/300mm
Hành trình hiệu dụng của servo uốn	700mm	700mm	1000mm
Sai số uốn	±1º	±1º	±1º
Độ dày/chiều rộng cắt tối đa	15mm/160mm	16mm/260mm	20mm/300mm
Áp lực xi lanh	300KN	500KN	800KN
Đường kính đột	Φ4.3－Φ30	Φ4.3－Φ36	Φ4.3－Φ36
Trạm đột	6	6	6
Hành trình hiệu dụng trục Y của đột (mm)	1000mm	1000mm	1000mm
Hành trình hiệu dụng trục X của đột(mm)	160mm	200mm	200mm
Sai số đột	±0.1mm	±0.1mm	±0.1mm
Hành trình hiệu dụng chiều dài servo cắt	1000mm	1000mm	1000mm
Động cơ servo	400W	400W	400W
Thương hiệu server	WEIDE	WEIDE	WEIDE
Công suất động cơ	4KW*3	5.5KW*3	7.5KW*3
Điện áp nguồn	380V 50HZ	380V 50HZ	380V 50HZ
Có bộ điều khiển PLC	3	3	3
Bảng điều khiển di động HIM	3	3	3
Hệ thống PLC	Siemens	Siemens	Siemens
Số lượng servo	4	4	4
Ngôn ngữ	Chinese/English/Russian	Chinese/English/Russian	Chinese/English/Russian

Máy thanh cái CNC có chức năng gì?

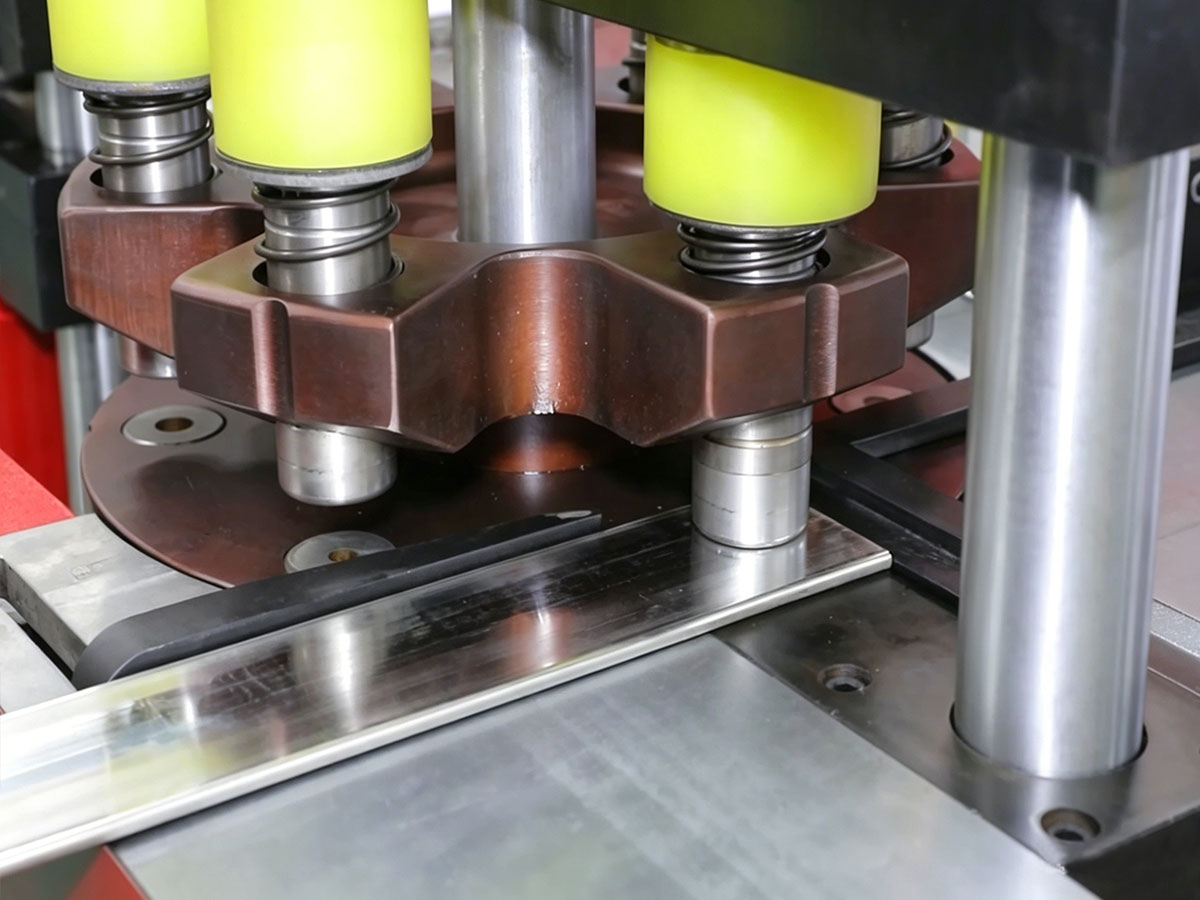

Máy thanh cái CNC DXJ™ tích hợp ba bộ phận làm việc độc lập: uốn, đột và cắt, mang đến một giải pháp gia công 3 trong 1 đa năng. Chỉ cần thay các khuôn khác nhau trên từng trạm làm việc độc lập, người vận hành có thể dễ dàng uốn thanh cái đồng hoặc nhôm ở nhiều góc khác nhau và đột lỗ với nhiều hình dạng, kích thước đa dạng.
Để đáp ứng đầy đủ các yêu cầu gia công thanh cái đồng theo tiêu chuẩn thông dụng quốc tế, mỗi thiết bị DXJ™ đều được trang bị tiêu chuẩn một bộ dao cụ cao cấp toàn diện: 5 bộ khuôn uốn, 8 bộ khuôn đột, 1 bộ khuôn dập nổi và 1 bộ khuôn cắt, như chi tiết trong bảng dưới đây:

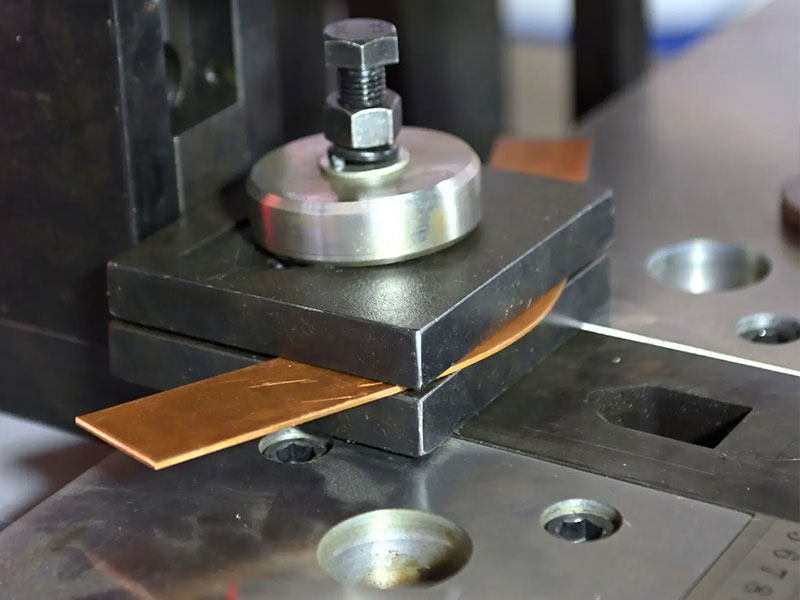

Khuôn đột	Φ7, Φ9, Φ11, Φ13, Φ17, Φ21, Φ1318, Φ1721

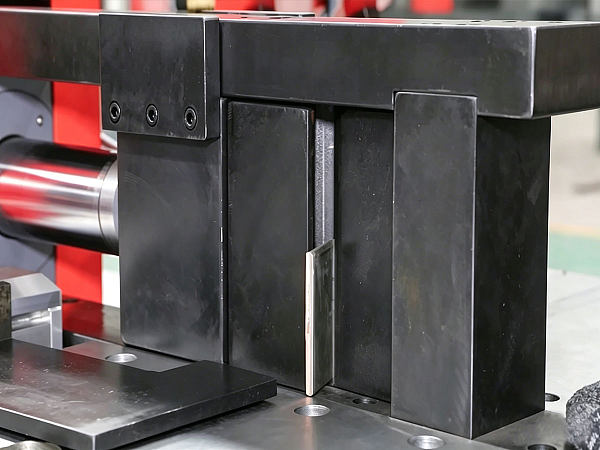

Khuôn uốn	R3, R5, R10, R50, Khuôn U
Khuôn dập nổi	1 bộ
Khuôn cắt	1 bộ
Công tắc chân	3 bộ

SSF060010TPServo Motor
Siemens PLC
Động cơ công nghiệp
Bộ nguồn thủy lực
Vít me bi cấp mặt đất
Tủ điều khiển máy gia công thanh cái

Cách sử dụng máy thanh cái CNC?

Dòng máy thanh cái CNC servo với định vị tự động, sử dụng động cơ servo + truyền động vít me độ chính xác cao để đạt được định vị tự động hoàn toàn và chính xác của các trục X và Y.
Máy thanh cái CNC servo với định vị tự động: Không cần thước cặp thủ công, nhập kích thước bằng một cú nhấp, định vị tự động, định vị chính xác và ổn định.
Thước uốn có hành trình 1000mm, và thước đột có hành trình 200mm theo trục X và 1000mm theo trục Y. Với cấp liệu tự động, có thể đột liên tục nhiều lỗ mà không cần tháo lắp thanh cái nhiều lần, giúp nâng cao hiệu suất đáng kể.

Sau khi các thông số được xác nhận và chọn đúng khuôn, người vận hành chỉ cần nhấn công tắc chân để thực hiện liền mạch toàn bộ quy trình gia công thanh cái. Không cần can thiệp thủ công thêm, tối đa hóa an toàn cho người vận hành đồng thời nâng cao đáng kể năng suất tại xưởng.

Về nguyên tắc, năng lực đột của cùng một quy cách khuôn đột sẽ khác nhau giữa các model máy thanh cái DXJ™ khác nhau. Ví dụ, độ dày vật liệu tối đa mà khuôn Φ13 có thể xử lý phụ thuộc rất nhiều vào cấu hình thiết bị cụ thể. Tuy nhiên, để đảm bảo độ chính xác gia công tối ưu và kéo dài tuổi thọ khuôn, chúng tôi nghiêm ngặt khuyến nghị rằng độ dày của thanh cái gia công không bao giờ được vượt quá quy cách định mức của khuôn đột đã chọn; ví dụ, khuôn đột Φ7 được thiết kế cho độ dày đột tối đa là 6mm.
Để hướng dẫn xưởng của bạn đạt sản xuất an toàn và hiệu quả cao, các kỹ sư kỹ thuật DXJ™ đã xác định phạm vi năng lực đột chính xác cho từng quy cách khuôn trên các model thiết bị khác nhau của chúng tôi, như chi tiết trong bảng dưới đây:

Mẫu	DXJ-303CN	DXJ-503CN	DXJ-803CN
Φ7	2-6mm	2-6mm	2-6mm
Φ9	2-8mm	2-8mm	2-8mm
Φ11	6-10mm	6-10mm	6-10mm
Φ13	6-12mm	6-16mm	6-20mm
Φ17	8-12mm	8-16mm	8-20mm
Φ21	8-12mm	8-16mm	8-20mm
Φ13*18	8-12mm	8-16mm	8-20mm
Φ17*21	8-12mm	8-16mm	8-20mm

Mua máy thanh cái CNC ở đâu?

Trong lĩnh vực sản xuất máy thanh cái CNC toàn cầu, các nhà cung cấp Trung Quốc sở hữu lợi thế cạnh tranh vượt trội về hiệu quả chi phí. Là nhà sản xuất dày dạn kinh nghiệm trong ngành tại Trung Quốc, DXJ™ đã thiết lập quan hệ hợp tác chiến lược lâu dài với các tập đoàn công nghiệp nổi tiếng thế giới như ABB và Siemens. Cùng nhau, chúng tôi đồng phát triển và đổi mới các công nghệ tự động hóa tiên tiến và gia công thanh cái phức tạp, cung cấp các giải pháp gia công thanh cái thông minh, đa năng cho các nhà sản xuất thiết bị điện trên toàn cầu.

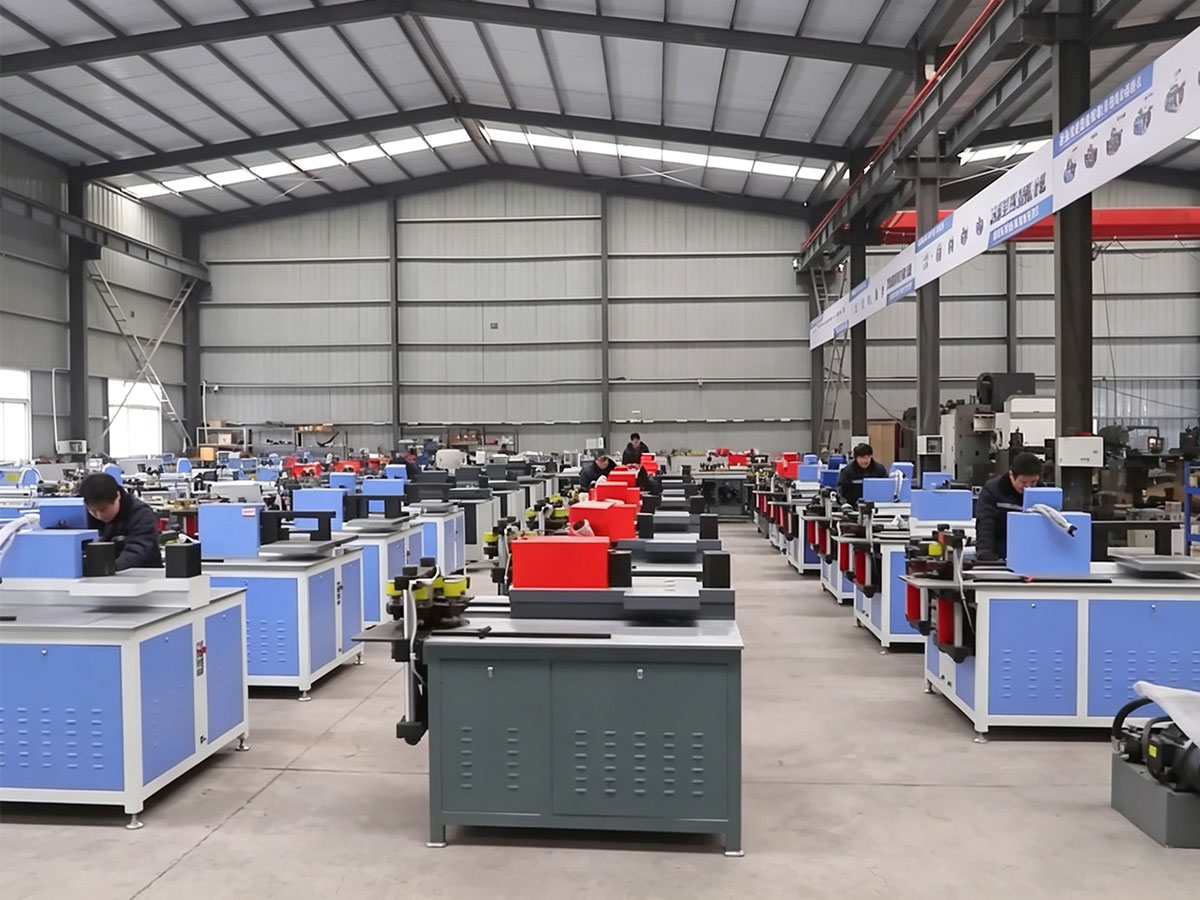

Với tầm nhìn hợp tác toàn cầu, DXJ™ nhiệt liệt chào đón các doanh nghiệp quốc tế và các đối tác cùng ngành sản xuất tủ điện đến thăm nhà máy máy thanh cái hiện đại của chúng tôi tại Trung Quốc để trao đổi kỹ thuật, kiểm tra thực tế và thiết lập quan hệ hợp tác chiến lược.

Đối tác hợp tác

Định vị tự động servo toàn phần & mức độ tự động hóa cao.

Mỗi trạm làm việc của máy thanh cái đồng DXJ™ được tích hợp một vít me con lăn dẫn động servo chính xác. Thông qua hệ thống PLC tiên tiến, người vận hành có thể điều khiển mượt mà chiều dài gia công và tự động định vị chính xác các tọa độ thông số cho quá trình đột hoặc cắt thanh cái. Độ chính xác vượt trội trong cắt, uốn và đột đảm bảo mọi sản phẩm hoàn thiện đều đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt — yếu tố then chốt đối với các ứng dụng điện, nơi độ chính xác quyết định trực tiếp đến an toàn và hiệu quả vận hành.

Đồng thời, máy thanh cái CNC DXJ™ dễ dàng gia công nhiều loại và kích thước thanh cái khác nhau thông qua điều khiển PLC thông minh và các tổ hợp khuôn linh hoạt. Khả năng thích ứng vượt trội này mang lại tính linh hoạt tối đa cho nhiều mô hình sản xuất, cho phép thanh cái được tùy chỉnh hoàn hảo cho các ứng dụng công nghiệp cụ thể.

Tích hợp CNC toàn quy trình cho độ đồng nhất sản phẩm vượt trội.

Được hỗ trợ bởi bộ điều khiển CNC Siemens thế hệ mới và khung PLC hoàn thiện, máy móc của chúng tôi mang đến khả năng điều khiển đồng bộ, siêu chính xác cho mọi chu kỳ uốn, đột và cắt. Bằng cách giảm thiểu can thiệp thủ công, chúng tôi đảm bảo mọi thanh cái được sản xuất đều đạt chất lượng đồng nhất, có thể lặp lại.
Điều khiển phối hợp đa trục để tối đa hóa sản lượng và tính linh hoạt. Được dẫn động bởi công nghệ CNC tiên tiến, bộ phận đột của máy gia công thanh cái của chúng tôi hỗ trợ điều khiển đa trục (căn chỉnh đồng thời trục X và Y) để thực hiện các tác vụ gia công phức tạp trong một lần chạy, rút ngắn đáng kể chu kỳ sản xuất. Sự đồng bộ đa trục này mang lại mức linh hoạt vận hành tối đa cho xưởng của bạn, cho phép xử lý nhiều kiểu thanh cái, hình dạng và kích thước tùy chỉnh với hiệu quả liền mạch.
