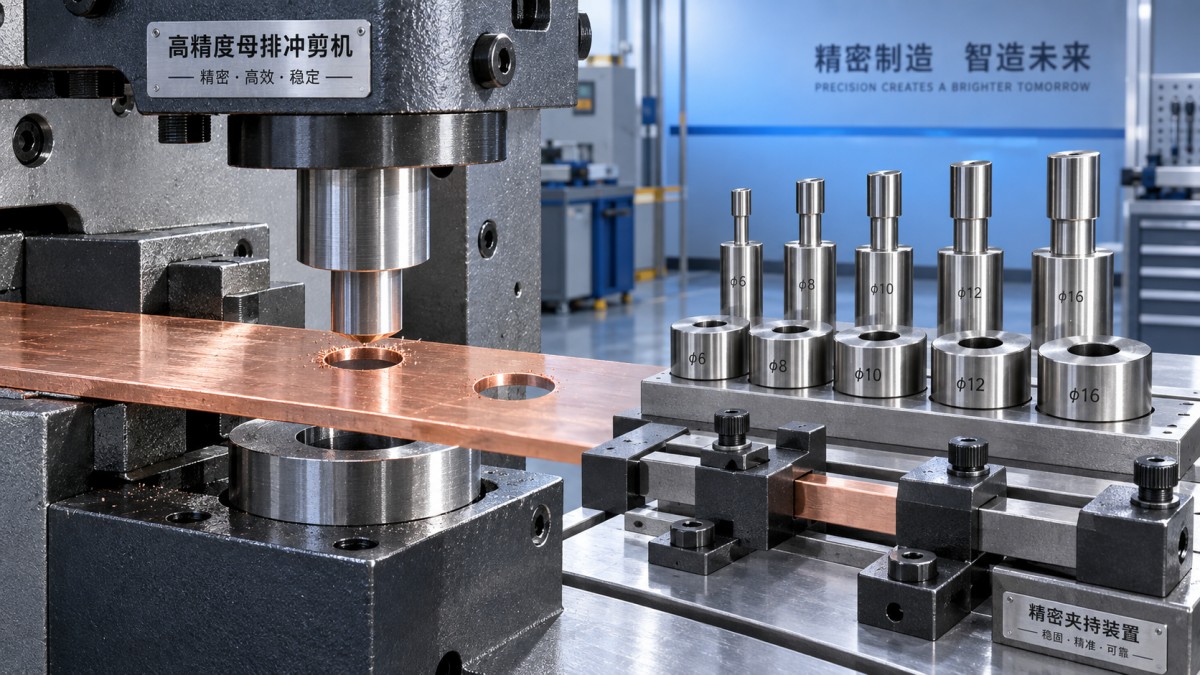

Tại sao xuất hiện ba via sau khi đột thanh cái và cách phòng ngừa

Bavia sau khi đột thanh cái không chỉ là một khuyết tật về thẩm mỹ. Trên dây dẫn bằng đồng và nhôm, mép nhô lên hoặc bị rách có thể làm giảm khoảng cách cách điện, cản trở việc xếp chồng hoặc các mối nối bắt bu lông, gây nguy hiểm khi thao tác và tạo ra biến động trong các công đoạn uốn hoặc lắp ráp sau đó. Một mép lượn nhẹ, đồng đều có thể chấp nhận được nếu được loại bỏ trong công đoạn hoàn thiện có kiểm soát. Bavia sắc, không đều hoặc tăng nhanh thường cho thấy dụng cụ, khe hở, việc đỡ vật liệu hoặc cài đặt máy cần được chú ý.

Đối với đội ngũ chất lượng và an toàn, câu hỏi hữu ích không chỉ là lỗ đột có bavia hay không. Điều quan trọng là tình trạng mép có còn đáp ứng yêu cầu của chi tiết, có lặp lại ổn định trên toàn bộ lô hàng và có thể được kiểm soát trước khi người vận hành bắt đầu bù trừ bằng việc tẩy bavia thủ công hay không. Khi hoàn thiện bằng tay trở thành thông lệ, nó có thể che giấu một quy trình đang suy giảm, đồng thời làm tăng nhân công, chất lượng mép không đồng nhất và các nguy cơ mới do cạnh sắc.

Mép đột sạch được hình thành như thế nào

Quá trình đột tách vật liệu theo từng giai đoạn. Chày đột trước tiên ép thanh cái vào lỗ khuôn, vật liệu biến dạng dẻo, các vết nứt bắt đầu từ mép chày và khuôn, rồi các vết nứt này gặp nhau để hoàn tất quá trình tách. Kết quả sạch phụ thuộc vào việc các vết nứt gặp nhau tại vùng dự kiến.

Nếu khe hở giữa chày và khuôn không phù hợp, mép cắt bị mòn hoặc thanh cái dịch chuyển trong hành trình, vật liệu sẽ bị kéo và xé thay vì gãy sạch. Phần mép còn lại ở phía thoát trở thành bavia. Hình dạng mép có thể giúp khoanh vùng nguyên nhân: bavia mịn và đồng đều có thể cho thấy vấn đề về khe hở hoặc vật liệu, trong khi bavia răng cưa tập trung ở một bên thường gợi ý sự lệch tâm, mài mòn không đều hoặc kẹp giữ kém.

Đột lỗ và cắt biên dạng cần được kiểm tra riêng biệt. Máy đột và cắt thanh cái có thể sử dụng các trạm và dụng cụ khác nhau cho từng thao tác, nhưng việc đỡ vật liệu kém, mép cắt mòn và sai lệch căn chỉnh có thể ảnh hưởng đến cả hai. Một lỗ đột sạch không chứng minh trạm cắt được cài đặt chính xác, và một mép cắt tốt không xác nhận cặp chày-khuôn có khe hở phù hợp.

Tình trạng dụng cụ thường là yếu tố đầu tiên cần kiểm tra

Đầu chày cùn và mép khuôn bo tròn làm tăng lực cần thiết để tách thanh cái. Thay vì tạo ra vết gãy có kiểm soát, dụng cụ sẽ nén và kéo rê vật liệu. Kết quả có thể là bavia lớn hơn, vùng biến dạng rộng hơn hoặc bề mặt trông như bị xé quanh lỗ. Với đồng, điều này cũng có thể để lại mép sáng bị miết; với nhôm, hiện tượng rách mép có thể đặc biệt dễ thấy tùy theo hợp kim và trạng thái tôi.

Không nên chỉ đánh giá độ mòn của dụng cụ theo số lần dập. Cần kiểm tra dựa trên chi tiết hoàn thiện. Một quy trình kiểm tra hữu ích là so sánh chiều cao bavia, vị trí bavia, kích thước lỗ, vị trí lỗ và hình dạng mép giữa chi tiết đầu tiên và các mẫu lấy ở giai đoạn sau trong quá trình chạy. Xu hướng bavia tăng dần thường cung cấp nhiều thông tin hơn một phép đo đơn lẻ.

Hư hỏng không chỉ giới hạn ở hiện tượng cùn thông thường. Các vết mẻ nhỏ, hiện tượng dính xước hoặc vật liệu bám trên chày có thể tạo ra bavia cục bộ ngay cả khi phần lớn mép trông vẫn chấp nhận được. Vật liệu bám đặc biệt quan trọng khi gia công vật liệu thanh cái mềm hơn. Nó làm thay đổi hình dạng hiệu dụng của chày và có thể tạo ra kết quả không nhất quán giữa các lần dập.

Khi cần thay dụng cụ, hãy ghép chày và khuôn thành một cặp làm việc. Thay một bộ phận mà không xác nhận kích thước, biên dạng cắt và khe hở dự kiến của nó có thể biến việc khắc phục mài mòn thành vấn đề cài đặt. Đối với các ứng dụng yêu cầu dụng cụ thay thế, mộtKhuôn cắt được chỉ định đúng cần được đánh giá dựa trên độ lắp khít, căn chỉnh và chất lượng mép tạo ra, thay vì được coi là vật tư tiêu hao thông thường.

Khe hở phải phù hợp với vật liệu, không chỉ với kích thước danh nghĩa

Khe hở khuôn là khoảng cách giữa các mép cắt của chày và khuôn. Khe hở quá nhỏ có thể gây miết bề mặt quá mức, lực đột cao, mài mòn nhanh và hư hỏng dụng cụ. Khe hở quá lớn khiến vật liệu biến dạng nhiều hơn trước khi gãy, thường làm tăng hiện tượng lượn mép và hình thành bavia. Không thể khắc phục đáng tin cậy cả hai tình trạng này bằng cách tăng áp suất thủy lực.

Chỉ độ dày danh nghĩa của thanh cái là chưa đủ để cài đặt khe hở. Mác vật liệu, trạng thái tôi, dung sai độ dày và thao tác gia công đều quan trọng. Một thanh đồng ủ mềm và hợp kim đồng cứng hơn có cùng độ dày có thể không có đặc tính tương tự nhau. Nhôm cũng khác biệt đáng kể theo hợp kim và trạng thái tôi. Khi một dây chuyền sản xuất luân phiên giữa các quy cách thanh khác nhau, sử dụng một cài đặt dụng cụ không thay đổi có thể tạo ra mép đạt yêu cầu cho công việc này nhưng kém cho công việc tiếp theo.

Đối với sản xuất có kiểm soát, cài đặt được phê duyệt phải nêu rõ quy cách vật liệu thực tế và phạm vi độ dày mà nó áp dụng. Hồ sơ chất lượng chỉ ghi “thanh cái đồng” hoặc “thanh cái nhôm” sẽ để lại quá nhiều khả năng biến động quy trình không được nhận biết.

Sai lệch căn chỉnh và đỡ không đầy đủ tạo ra các khuyết tật không đối xứng

Chày và khuôn có thể đều sắc nhưng vẫn tạo ra bavia nếu đường tâm của chúng không trùng khớp. Mòn dẫn hướng, chi tiết siết bị lỏng, lắp dụng cụ không đúng, giá đỡ hư hỏng hoặc tải trọng đầu trượt lệch tâm có thể làm thay đổi quan hệ giữa các mép cắt. Khi đó, khe hở trở nên hẹp hơn ở một bên và rộng hơn ở bên kia. Điều này thường tạo ra dạng bavia một bên và cũng có thể ảnh hưởng đến đường kính hoặc độ tròn của lỗ.

Thanh cái dịch chuyển trong hành trình tạo ra một vấn đề liên quan. Phôi phải phẳng, được đỡ và kẹp đủ gần vị trí gia công. Một đoạn dài không được đỡ có thể nâng lên hoặc dịch chuyển dưới tác dụng của lực. Vật liệu mỏng, dải hẹp và các chi tiết được đột gần mép nhạy cảm hơn vì có ít vật liệu xung quanh hơn để chống lại biến dạng.

Người quản lý an toàn nên coi việc gá giữ không ổn định không chỉ là vấn đề chất lượng. Người vận hành có thể bị cám dỗ giữ thanh bị dịch chuyển bằng tay, lấy phế liệu ra trước khi đầu trượt trở về hoàn toàn hoặc đưa tay vào khu vực dụng cụ để xử lý kẹt. Biện pháp khắc phục là khôi phục định vị, đỡ, che chắn và quy trình dọn sạch thích hợp, không phải dựa vào việc đặt tay cẩn thận hơn.

Vật liệu và trình tự thao tác có thể làm thay đổi kết quả

Vật liệu thanh cái có thể được giao với sai lệch độ dày, ứng suất dư, nhiễm bẩn bề mặt hoặc biến dạng do xử lý trước đó. Một thanh không phẳng có thể tiếp xúc với dụng cụ không đều. Màng bảo vệ, lớp oxy hóa hoặc mảnh vụn gần lỗ khuôn cũng có thể ngăn cản việc đặt phôi ổn định. Những tình trạng này dễ bị bỏ sót khi việc kiểm tra chỉ tập trung vào lỗ hoàn thiện.

Trình tự thao tác rất quan trọng khi đột được kết hợp với cắt và uốn. Đột quá gần mép vừa cắt hoặc gia công một chi tiết đã bị biến dạng bởi thao tác trước đó có thể thay đổi cách vật liệu được đỡ. Nếu bavia chỉ xuất hiện ở một số vị trí lỗ nhất định, hãy so sánh các vị trí đó với các chỗ uốn, mép, rãnh và kẹp gần đó trước khi thay đổi toàn bộ cài đặt dụng cụ.

Thông tin nhận diện vật liệu cần đi cùng công việc. Khi xuất hiện các mép không phù hợp, việc điều tra cần có loại thanh, độ dày thực tế, bộ dụng cụ, trạm sử dụng, cài đặt của người vận hành và trình tự thao tác. Nếu không có khả năng truy xuất đó, một khuyết tật lặp lại có thể bị quy cho máy ngay cả khi nó đi theo một tình trạng vật liệu cụ thể.

Tích hợp kiểm soát bavia vào quy trình kiểm tra

Kiểm tra trực quan vẫn hữu ích, nhưng cần được xác định rõ. “Không có bavia rõ ràng” là nhận định chủ quan và dẫn đến các quyết định chấp nhận khác nhau giữa các ca. Hãy thiết lập các vị trí mép quan trọng, phương pháp kiểm tra, tần suất lấy mẫu và ngưỡng chấp nhận cho cụm lắp ráp cụ thể. Các chi tiết sử dụng gần vách cách điện, ống bọc, lá mỏng hoặc các khoảng hở nhỏ có thể cần kiểm soát chặt chẽ hơn các chi tiết có khoảng hở rộng và công đoạn tẩy bavia đã được xác nhận.

• Kiểm tra các chi tiết đầu tiên sau mỗi lần thay dụng cụ, thay vật liệu và điều chỉnh cài đặt đáng kể.
• Kiểm tra cả phía chày đi vào và phía khuôn thoát ra, đặc biệt đối với các lỗ gần mép hoặc chỗ uốn.
• Ghi lại hướng và vị trí của bavia, không chỉ sự hiện diện của chúng.
• Loại bỏ mảnh vụn và phế đột bằng quy trình cô lập và dọn sạch được phê duyệt trước khi chúng ảnh hưởng đến việc đặt phôi hoặc làm hỏng khuôn.
• Thiết lập ngưỡng kích hoạt bảo trì dựa trên sự thay đổi tình trạng mép, không chỉ dựa trên hỏng hóc hoặc dụng cụ hư hỏng nhìn thấy được.

Tẩy bavia thủ công có thể phù hợp khi được quy định, kiểm soát và theo sau bằng kiểm tra. Nó không nên trở thành phản ứng mặc định đối với một quy trình đang tạo ra các mép nguy hiểm hoặc không nhất quán. Giũa bằng tay quá mạnh có thể làm thay đổi hình dạng lỗ, làm mỏng một vùng mép, để lại các hạt rời và khiến người vận hành tiếp xúc với vật liệu sắc nhọn.

Trình tự phòng ngừa đáng tin cậy nhất mang tính thực tiễn: xác nhận vật liệu, kiểm tra cặp chày-khuôn, xác minh khe hở và căn chỉnh, cố định thanh cái, sau đó theo dõi mép tạo thành trong suốt quá trình chạy. Bavia thường là cảnh báo sớm rằng một trong các biện pháp kiểm soát đó đang bị sai lệch. Xử lý cảnh báo này trước khi các chi tiết đến công đoạn lắp ráp sẽ bảo vệ cả chất lượng mép và những người thao tác với thanh cái.
