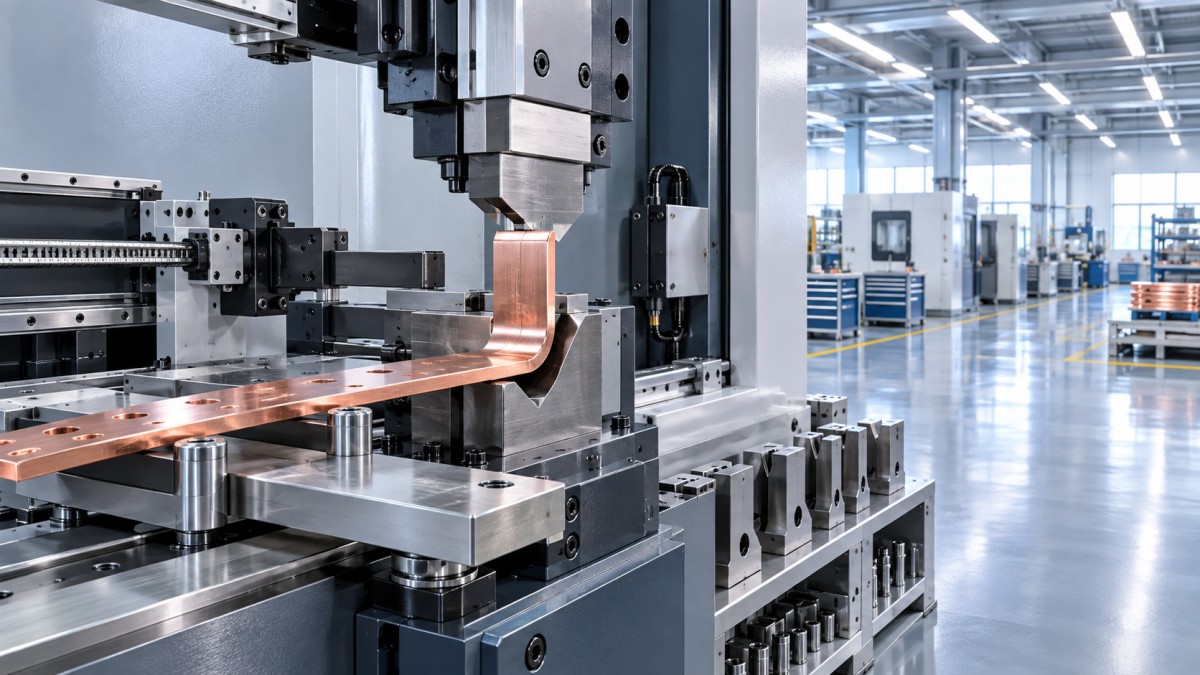

Máy uốn thanh cái Servo CNC: Các thông số chính cho thanh cái đồng

Máy uốn thanh cái CNC servo nên được lựa chọn dựa trên dải thanh cái đồng thực tế và hình dạng uốn, không chỉ dựa vào tải trọng danh nghĩa. Một máy có vẻ đủ mạnh vẫn có thể tạo ra các góc không nhất quán, vết trên bề mặt hoặc độ lặp lại không ổn định nếu bộ dụng cụ, hệ thống định vị và bộ phận hỗ trợ vật liệu không phù hợp với các chi tiết cần gia công. Trong sản xuất tủ điện và thiết bị đóng cắt, những sai số nhỏ đó có thể gây chậm trễ lắp ráp cho cả một lô hàng.

Hãy bắt đầu với danh sách chi tiết rõ ràng: mác đồng, chiều rộng, độ dày, hướng uốn theo mặt phẳng hay theo cạnh, bán kính uốn trong tối thiểu, số lần uốn trên mỗi chi tiết và dung sai góc yêu cầu. Thông tin này hữu ích hơn một yêu cầu chung về “máy uốn CNC độ chính xác cao” vì nó cho phép nhà cung cấp lựa chọn dải làm việc và bố trí dụng cụ của máy phù hợp với công việc.

Phù Hợp Công Suất Máy Với Chi Tiết Thực Tế Khó Gia Công Nhất

Thanh cái đồng thường được gia công với nhiều kích thước, nhưng quyết định mua hàng nên dựa trên chi tiết đòi hỏi cao nhất sẽ được sản xuất thường xuyên. Đây thường là thanh có chiều rộng và độ dày lớn nhất, bán kính uốn yêu cầu nhỏ nhất hoặc chi tiết có các vị trí uốn gần lỗ hoặc mép hiện có.

Kiểm tra chiều rộng và độ dày tối đa được nêu dưới dạng điều kiện vận hành kết hợp. Một máy có thể tiếp nhận riêng một thanh rộng và một thanh dày, trong khi công suất cho phép của máy thấp hơn khi cả hai kích thước cùng xuất hiện. Đồng thời, cần xác định công suất được báo giá áp dụng cho uốn theo mặt phẳng, uốn theo cạnh hay cả hai. Các thao tác này tạo tải khác nhau lên vật liệu và dụng cụ.

Không chọn công suất không có biên độ dự phòng. Độ cứng của đồng, tình trạng bề mặt và bán kính uốn thực tế có thể làm thay đổi lực cản tạo hình. Một mức dự phòng vận hành vừa phải giúp hệ thống servo duy trì kiểm soát và giảm ứng suất lên dụng cụ cũng như các bộ phận cơ khí trong quá trình sản xuất thường xuyên.

Điều Khiển Servo Phải Cải Thiện Độ Lặp Lại, Không Chỉ Là Một Nhãn Gọi

Giá trị của máy uốn thanh cái CNC servo nằm ở khả năng kiểm soát chuyển động của đầu ép và định vị chi tiết một cách nhất quán từ phôi này sang phôi khác. Điều này đặc biệt hữu ích khi đơn hàng sản xuất có các góc lặp lại, nhiều vị trí uốn hoặc các khoảng dung sai kích thước nhỏ ảnh hưởng đến lắp ráp cuối cùng.

Hãy hỏi bộ điều khiển xử lý hiện tượng đàn hồi sau uốn như thế nào. Đồng không giữ nguyên chính xác góc tại vị trí dụng cụ dừng; nó đàn hồi nhẹ sau khi áp lực được giải phóng. Mức độ này phụ thuộc vào độ dày vật liệu, bán kính uốn và tình trạng vật liệu. Một hệ thống CNC thực tế cho phép người vận hành nhập bù uốn, lưu các chương trình đã được kiểm chứng và thực hiện các điều chỉnh có kiểm soát mà không phải cài đặt lại toàn bộ công việc nhiều lần.

Lưu trữ chương trình rất quan trọng khi các thiết kế tủ điện giống nhau được sản xuất theo lô lặp lại. Tuy nhiên, một thư viện chương trình lớn có giá trị hạn chế nếu người vận hành không thể nhanh chóng xác định đúng chi tiết, xác nhận dụng cụ được chọn và kiểm tra sản phẩm đầu tiên. Giao diện nên hỗ trợ quy trình làm việc thông thường của xưởng, bao gồm nhập kích thước, điều chỉnh góc và cảnh báo rõ ràng khi chuyển động đã lập trình vượt quá giới hạn của máy.

Dụng Cụ và Hỗ Trợ Thường Là Yếu Tố Quyết Định Giữa Một Góc Uốn Tốt và Công Việc Phải Làm Lại

Dụng cụ nên được đánh giá cùng với máy, không nên xem là phụ kiện để quyết định sau. Bán kính chày, độ mở cối, độ căn chỉnh dụng cụ và bề mặt tiếp xúc đều ảnh hưởng đến hình thức và độ ổn định kích thước của các góc uốn đồng. Dụng cụ không phù hợp có thể để lại vết, làm biến dạng mặt ngoài của góc uốn hoặc tạo ra bán kính không phù hợp với bản vẽ lắp đặt.

Đối với các chi tiết có cạnh ngắn, uốn lệch, dạng chữ U hoặc vị trí uốn gần các lỗ đã đột, hãy yêu cầu xem xét mẫu dựa trên bản vẽ thực tế. Vấn đề không chỉ là máy có thể tạo ra góc hay không. Máy phải tạo được góc mà không bị cản trở bởi dụng cụ, không mất điểm chuẩn định vị hoặc không gây biến dạng không chấp nhận được quanh vùng uốn.

Thanh cái dài hoặc rộng cũng cần được hỗ trợ vật liệu đầy đủ. Nếu thanh bị võng hoặc xoay trong khi định vị, cữ sau CNC có thể chính xác nhưng vị trí uốn thực tế lại không chính xác. Người mua nên kiểm tra bàn làm việc, giá đỡ bên, bố trí dẫn hướng và khả năng của người vận hành trong việc giữ và lấy chuẩn các chi tiết lớn hơn một cách an toàn.

Cân Nhắc Tình Trạng Vật Liệu Trước Khi Quy Lỗi Cho Máy Uốn

Một số vấn đề uốn bắt đầu từ công đoạn trước đó. Thanh đồng và nhôm có thể bị cong dư, xoắn hoặc không phẳng đều do vận chuyển, lưu kho hoặc cắt trước đó. Đưa một thanh cong vào quá trình uốn chính xác làm cho việc định vị lặp lại khó hơn và có thể ảnh hưởng đến góc biểu kiến sau khi tạo hình.

Khi vật liệu đầu vào thường xuyên có tình trạng này, việc nắn phẳng nên được xem là một phần của quy trình gia công. Đối với thanh rộng đến 160 mm và dày 12 mm, Máy Nắn Thẳng & Cân Bằng Thanh Cái Đồng DXJ-160 được thiết kế để làm phẳng đồng và nhôm trước khi đột, cắt và uốn. Thiết bị này phù hợp với sản xuất tủ điều khiển điện, nơi vật liệu phẳng hơn giúp thiết lập điểm chuẩn ổn định trước khi thanh cái đi vào máy uốn CNC.

Điều này không cần thiết cho mọi hoạt động. Các xưởng sử dụng vật liệu cắt sẵn ngắn và luôn phẳng có thể không cần một công đoạn cân bằng chuyên dụng. Điều này trở nên phù hợp hơn khi các thanh dài được gia công từ điều kiện lưu trữ dạng cuộn, khi độ thẳng của vật liệu khác nhau giữa các lần giao hàng hoặc khi các lỗi vị trí lặp lại không thể giải thích bằng dụng cụ và lập trình.

Đánh Giá Thời Gian Chu Trình Như Một Hoạt Động Hoàn Chỉnh

Hành trình đầu ép nhanh không tự động đồng nghĩa với sản lượng nhanh hơn. Năng suất tổng thể bao gồm nạp liệu, định vị, thay dụng cụ, uốn, dỡ liệu, kiểm tra và sửa lỗi cho các chi tiết bị loại. Một máy có chuyển động cữ sau đáng tin cậy và thiết lập đơn giản có thể mang lại sản lượng sử dụng được tốt hơn so với một máy nhanh hơn nhưng cần điều chỉnh thủ công thường xuyên.

Hãy yêu cầu nhà cung cấp mô tả toàn bộ chu trình cho một chi tiết đại diện: thanh được lấy chuẩn như thế nào, người vận hành có xoay thanh giữa các lần uốn hay không, chương trình gọi các dụng cụ khác nhau như thế nào và việc phê duyệt sản phẩm đầu tiên được thực hiện ra sao. Đối với danh mục sản phẩm đa dạng, sản lượng thấp, thiết lập nhanh và dụng cụ linh hoạt có thể có giá trị hơn tốc độ tự động tối đa. Đối với các lô lặp lại, chương trình đã lưu, định vị ổn định và bù góc dự đoán được có vai trò quan trọng hơn.

Độ Tin Cậy Phụ Thuộc Vào Toàn Bộ Phương Án Cung Ứng

Việc mua sắm nên đánh giá máy như một tài sản sản xuất có thể được hỗ trợ. Hãy xác nhận yêu cầu về nguồn điện, không gian lắp đặt, khả năng tiếp cận để bảo trì, tính sẵn có của các bộ phận hao mòn và quy trình nhận hỗ trợ kỹ thuật. Việc thay thế dụng cụ, khắc phục sự cố điện và hỗ trợ bộ điều khiển có thể quan trọng hơn theo thời gian so với chênh lệch nhỏ về giá mua máy ban đầu.

Các nhà sản xuất cung cấp cả thiết bị uốn và thiết bị liên quan cho đột, cắt và chuẩn bị vật liệu cũng có thể hữu ích khi mục tiêu là một quy trình thanh cái đồng bộ. Dexinjia sản xuất thiết bị gia công thanh cái CNC cho các ứng dụng đồng và nhôm, đồng thời cung cấp các giải pháp gia công tiêu chuẩn và tùy chỉnh, điều này có thể đơn giản hóa việc trao đổi khi uốn chỉ là một công đoạn của dây chuyền cần thiết.

Sử Dụng Đánh Giá Chi Tiết Mẫu Trước Khi Đặt Hàng

Kiểm tra cuối cùng hiệu quả nhất là gửi một bộ nhỏ các bản vẽ đại diện thay vì chỉ cung cấp thông số vật liệu tối đa. Bao gồm chi tiết có thanh dày nhất, bán kính uốn nhỏ nhất, mép ngắn nhất, trình tự phức tạp nhất và bất kỳ vị trí uốn nào gần lỗ. Hãy yêu cầu nhà cung cấp xác định dụng cụ đề xuất, trình tự uốn, phương pháp lấy chuẩn và bất kỳ hình dạng nào cần xử lý đặc biệt.

Một máy uốn thanh cái CNC servo được lựa chọn tốt là máy tạo ra các chi tiết yêu cầu một cách lặp lại với thời gian thiết lập có thể quản lý và lộ trình hỗ trợ rõ ràng. Công suất tạo ra điểm khởi đầu; dụng cụ, định vị, tình trạng vật liệu và sự phù hợp của quy trình quyết định liệu khoản đầu tư có hoạt động tốt trên sàn xưởng hay không.
