Máy gia công thanh cái là gì và xử lý thanh cái bằng đồng và nhôm như thế nào?

Tầm quan trọng của gia công thanh cái trong sản xuất thiết bị điện

Trong các hệ thống điện hiện đại, thanh cái đóng vai trò thiết yếu trong việc phân phối dòng điện lớn một cách an toàn và hiệu quả. Các thanh kim loại dẫn điện này, thường được chế tạo từ đồng hoặc nhôm, được sử dụng rộng rãi trong tủ đóng cắt, tủ phân phối, máy biến áp, tủ điều khiển và thiết bị năng lượng tái tạo.

Tuy nhiên, vật liệu thanh cái thô không thể được lắp đặt trực tiếp vào hệ thống điện. Chúng thường cần được gia công chính xác, bao gồm cắt theo chiều dài yêu cầu, đột lỗ kết nối và uốn thành các hình dạng tùy chỉnh.

Đây là lúc máy gia công thanh cái trở thành một thiết bị công nghiệp quan trọng. Bằng cách tích hợp nhiều chức năng gia công trong một hệ thống, máy gia công thanh cái cho phép các nhà sản xuất tạo ra những thanh cái chính xác, đáng tin cậy và sẵn sàng lắp đặt với hiệu suất và tính nhất quán cao hơn.

Máy gia công thanh cái là gì?

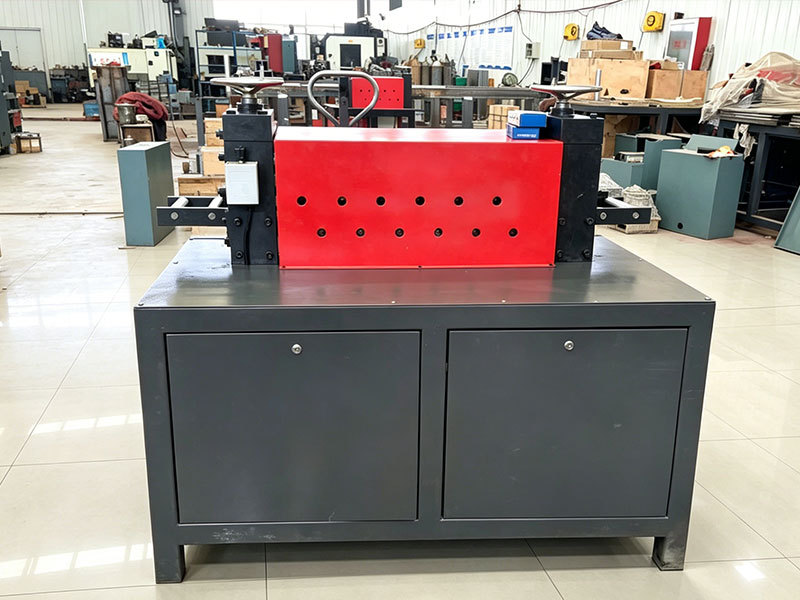

Máy gia công thanh cái, còn được gọi là máy xử lý thanh cái hoặc máy chế tạo thanh cái, là thiết bị chuyên dụng được thiết kế để gia công thanh cái bằng đồng và nhôm dùng trong các ứng dụng điện.

Không giống các dụng cụ thủ công truyền thống, máy gia công thanh cái sử dụng hệ thống thủy lực, điện hoặc điều khiển CNC để thực hiện các thao tác chính xác như:

Cắt thanh cái
Đột lỗ thanh cái
Uốn thanh cái
Dập nổi và các quy trình tùy chỉnh khác

Mục đích chính của máy gia công thanh cái là biến các thanh đồng hoặc nhôm phẳng thành các linh kiện hoàn thiện đáp ứng chính xác yêu cầu của các nhà sản xuất thiết bị điện.

Ví dụ, một nhà sản xuất tủ đóng cắt có thể yêu cầu thanh cái với kích thước cụ thể, các lỗ lắp đặt và góc uốn nhất định. Thay vì thực hiện các công việc này thủ công, người vận hành có thể sử dụng máy gia công thanh cái để hoàn tất toàn bộ quy trình chế tạo nhanh hơn và chính xác hơn.

Máy gia công thanh cái hoạt động như thế nào?

Mặc dù các model khác nhau có thể có kết cấu khác nhau, hầu hết máy gia công thanh cái đều tuân theo quy trình làm việc tương tự.

Quy trình vận hành cơ bản bao gồm:

Chuẩn bị vật liệu thanh cái
Cài đặt các thông số gia công
Cắt thanh cái
Đột các lỗ hoặc rãnh
Uốn thanh cái thành hình dạng yêu cầu
Kiểm tra sản phẩm hoàn thiện

Máy gia công thanh cái CNC tiên tiến có thể tự động kiểm soát vị trí, kích thước và chương trình sản xuất, phù hợp với môi trường sản xuất quy mô lớn.

Các chức năng gia công chính của máy gia công thanh cái

1. Quy trình cắt thanh cái

Cắt thường là bước đầu tiên trong quá trình chế tạo thanh cái.

Máy gia công thanh cái cắt các thanh đồng hoặc nhôm thành chiều dài yêu cầu theo bản vẽ kỹ thuật hoặc thông số kỹ thuật sản xuất.

So với phương pháp cắt thủ công, hệ thống cắt thanh cái chuyên nghiệp mang lại:

Độ chính xác kích thước cao hơn
Mép cắt sạch hơn
Giảm hao phí vật liệu
Tốc độ sản xuất nhanh hơn

Việc cắt chính xác đặc biệt quan trọng vì kích thước thanh cái không chính xác có thể ảnh hưởng đến việc lắp đặt bên trong tủ điện và gây ra vấn đề trong quá trình lắp ráp.

Máy hiện đại sử dụng hệ thống cắt thủy lực hoặc dụng cụ cắt chính xác để đảm bảo kết quả ổn định và nhất quán.

2. Quy trình đột lỗ thanh cái

Sau khi cắt, thanh cái thường cần được tạo lỗ hoặc rãnh để kết nối điện.

Chức năng đột lỗ tạo ra nhiều loại lỗ khác nhau, bao gồm:

Lỗ tròn
Lỗ oval
Lỗ lắp đặt
Rãnh kết nối

Các lỗ này cho phép thanh cái kết nối với máy cắt mạch, đầu nối, vật cách điện và các linh kiện điện khác.

Hệ thống đột lỗ thanh cái chất lượng cao đảm bảo vị trí lỗ luôn chính xác, từ đó nâng cao hiệu quả lắp đặt và độ tin cậy của kết nối điện.

Các model điều khiển CNC có thể tự động định vị vật liệu theo kích thước đã lập trình, giảm sai sót do đo lường thủ công.

3. Quy trình uốn thanh cái

Uốn thanh cái là một chức năng thiết yếu khác vì tủ điện thường có không gian bên trong hạn chế.

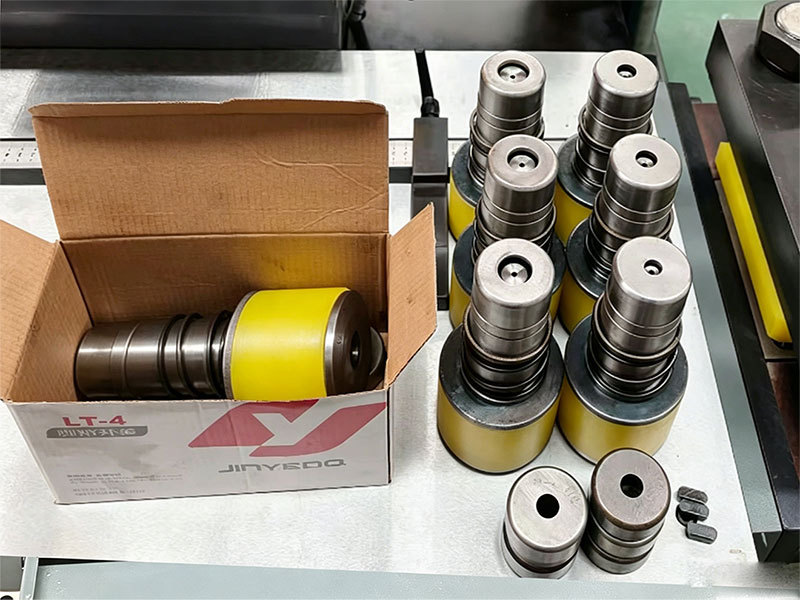

Thông qua áp lực được kiểm soát và các khuôn được thiết kế chuyên dụng, máy gia công thanh cái có thể tạo ra nhiều hình dạng khác nhau, chẳng hạn như:

Uốn hình chữ L
Uốn hình chữ U
Uốn hình chữ Z
Uốn dọc
Thiết kế uốn tùy chỉnh

Uốn chính xác cho phép thanh cái vừa khít bên trong tủ đóng cắt và thiết bị phân phối điện, đồng thời duy trì khoảng cách điện phù hợp.

Hệ thống uốn CNC hiện đại có thể kiểm soát chính xác góc uốn và bù trừ hiện tượng đàn hồi của vật liệu, nâng cao tính nhất quán trong sản xuất hàng loạt.

Các chức năng bổ sung của máy gia công thanh cái hiện đại

Bên cạnh ba quy trình cơ bản là cắt, đột lỗ và uốn, một số máy gia công thanh cái tiên tiến còn có thể thực hiện các thao tác bổ sung, bao gồm:

Dập nổi

Dập nổi có thể tạo thêm dấu nhận diện, mã sản phẩm hoặc thông tin sản xuất trên thanh cái, giúp việc quản lý sản xuất trở nên dễ dàng hơn.

Xoắn

Một số ứng dụng đặc biệt yêu cầu thiết kế thanh cái xoắn để nâng cao tính linh hoạt khi lắp đặt hoặc đáp ứng yêu cầu bố trí điện.

Phá ba via

Sau khi cắt và đột lỗ, công đoạn phá ba via giúp loại bỏ các cạnh sắc và nâng cao độ an toàn trong quá trình lắp đặt.

Những chức năng bổ sung này giúp máy gia công thanh cái hiện đại linh hoạt hơn trong sản xuất thiết bị điện tùy chỉnh.

Các loại máy gia công thanh cái khác nhau

Tùy theo yêu cầu sản xuất, máy gia công thanh cái thường được chia thành một số loại.

Máy gia công thanh cái thủ công

Máy thủ công là giải pháp đơn giản và tiết kiệm chi phí, phù hợp với các xưởng nhỏ hoặc ứng dụng bảo trì.

Ưu điểm:

Chi phí đầu tư thấp hơn
Dễ vận hành
Di chuyển linh hoạt

Hạn chế:

Hiệu suất sản xuất thấp hơn
Phụ thuộc nhiều hơn vào kỹ năng của người vận hành
Độ chính xác gia công hạn chế

Máy gia công thanh cái thủy lực

Model thủy lực được sử dụng rộng rãi vì cung cấp lực gia công mạnh và hiệu suất ổn định.

Chúng phù hợp với:

Sản xuất tủ điện
Sản xuất thiết bị điện
Chế tạo thanh cái với sản lượng trung bình

Máy gia công thanh cái CNC

Máy gia công thanh cái CNC đại diện cho trình độ tiên tiến của công nghệ gia công thanh cái.

Chúng sử dụng hệ thống điều khiển bằng máy tính để quản lý:

Kích thước cắt
Vị trí đột lỗ
Góc uốn
Chương trình sản xuất

Các ưu điểm chính bao gồm:

Độ chính xác cao
Chất lượng gia công có thể lặp lại
Giảm nhu cầu lao động
Hiệu suất sản xuất cao hơn

Đối với các nhà sản xuất thiết bị điện quy mô lớn, máy gia công thanh cái CNC ngày càng được ưa chuộng vì giúp nâng cao cả năng suất và tính nhất quán của sản phẩm.
