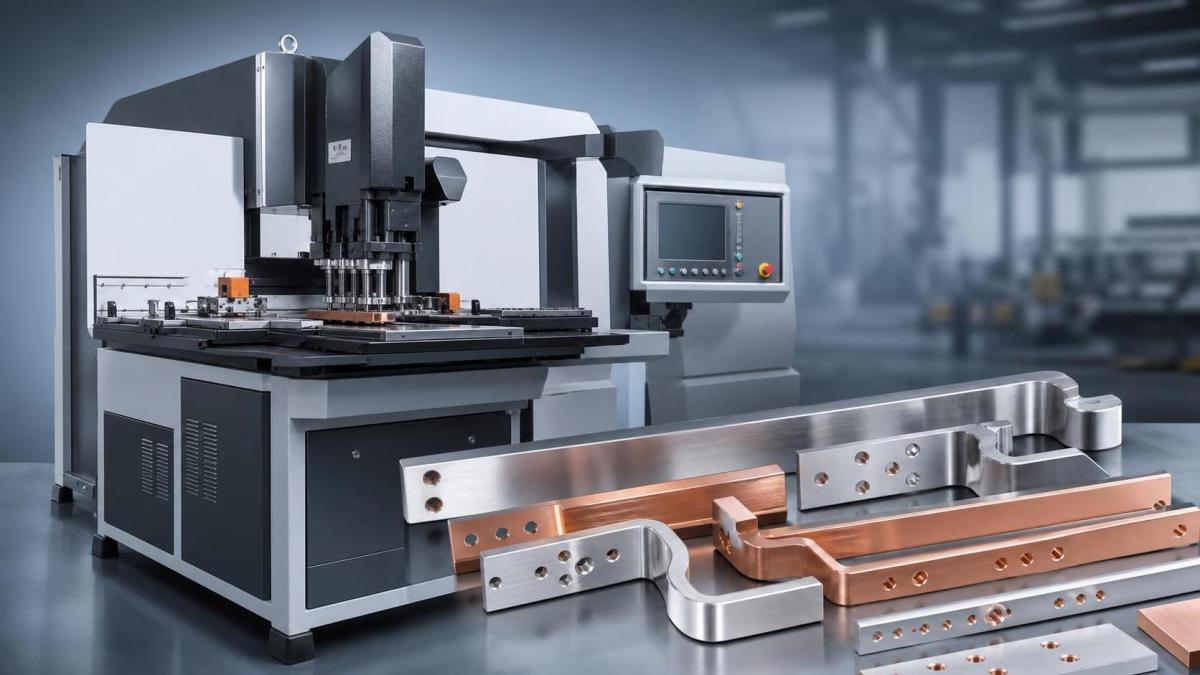

Ứng dụng máy gia công thanh cái trong tủ điện, bảng điều khiển và xưởng gia công máy biến áp

Bắt đầu từ quy trình, không phải từ brochure máy móc

Trong các dây chuyền tủ điện, xưởng gia công tủ điều khiển và xưởng sản xuất máy biến áp, Máy gia công thanh cái thường trở thành nút thắt cổ chai từ rất lâu trước khi mọi người thừa nhận điều đó. Các lỗ đột chính xác trong ca này nhưng lại sai lệch trong ca tiếp theo. Các vị trí uốn cần được hiệu chỉnh thủ công. Việc xử lý vật liệu tiêu tốn nhiều thời gian hơn cả công đoạn đột hoặc cắt. Nếu bạn đang quản lý tiến độ giao hàng, đó mới là vấn đề thực sự cần giải quyết: không phải mua một chiếc máy có danh sách tính năng dài nhất, mà là lựa chọn thiết bị phù hợp với quy trình gia công thanh cái, dung sai và thực tế vận hành của công nhân.

Một đánh giá thực tế nên bắt đầu từ những gì đội ngũ của bạn gia công mỗi tuần. Thanh cái đồng và nhôm có đặc tính khác nhau trong quá trình tạo hình và hoàn thiện bề mặt. Các đơn hàng tủ điều khiển nhỏ thường xuyên thay đổi kích thước, trong khi công việc với máy biến áp có thể liên quan đến các thanh dày hơn và các lô sản xuất lặp lại. Đây không phải là những chi tiết nhỏ. Chúng quyết định bạn cần tốc độ, tính linh hoạt khi thiết lập, khả năng ghi nhớ góc, công đoạn cắt sạch hơn hay khả năng hỗ trợ định vị tốt hơn.

Cần kiểm tra gì trước khi giao một ứng dụng gia công thanh cái cho một máy

1. Lập danh sách kích thước thanh thực tế. Đừng bắt đầu với “công suất chung”. Hãy lấy các bản vẽ sản xuất và liệt kê các thanh hẹp nhất, rộng nhất, mỏng nhất và dày nhất được sử dụng trong ba loại xưởng. Một máy có thể gia công thanh rộng tối đa 160mm và dày 15mm có thể đáp ứng đủ cho nhiều ứng dụng tủ điện và máy biến áp, nhưng quyết định này chỉ phù hợp nếu các công việc thường xuyên của bạn nằm trong giới hạn đó. Chỉ một thanh quá khổ trong một dự án quan trọng cũng có thể khiến công việc phải chuyển sang gia công lại thủ công hoặc thuê ngoài.
2. Tách công việc lặp lại khỏi công việc có thay đổi thiết kế. Các công việc lặp lại được hưởng lợi từ khả năng ghi nhớ dữ liệu và định vị nhanh. Các công việc đơn chiếc được hưởng lợi từ việc thiết lập dễ dàng và tham chiếu rõ ràng. Nếu xưởng của bạn thường xuyên thay đổi bố trí lỗ và góc uốn, việc nhập góc trực tiếp và lưu chương trình sẽ giảm sự phụ thuộc vào người vận hành hiệu quả hơn là chỉ tăng lực thủy lực.
3. Xem xét thời gian của toàn bộ trình tự, không chỉ tốc độ của một công đoạn. Các trưởng dự án thường chỉ tập trung vào tốc độ đột. Điều đó bỏ qua phần lãng phí thực sự: thời gian chờ giữa các công đoạn cắt, đột và uốn. Những máy có các trạm làm việc độc lập có thể duy trì các công đoạn hoạt động song song, điều này quan trọng hơn khi tiến độ gấp và một chi tiết phải đi qua nhiều bước trước khi lắp ráp.
4. Kiểm tra cách thức định vị. Định vị bằng laser, định vị dựa trên thước và các chốt định vị vật lý đều có ưu điểm khác nhau. Đối với công việc tủ điện có nhiều chiều dài và thường xuyên thay đổi, khả năng định vị tốt hơn sẽ giảm sai số tích lũy. Đối với thanh cái máy biến áp, nơi các vị trí uốn và lỗ phải thẳng hàng chính xác trong quá trình lắp ráp cuối cùng, tính nhất quán của định vị quan trọng hơn tốc độ được công bố.

Một sai lầm phổ biến ở đây là coi mọi công việc gia công thanh cái đều giống nhau, chỉ khác về kích thước. Thực tế không phải vậy. Trong xưởng tủ điều khiển, áp lực thường nằm ở khả năng đáp ứng nhanh và giảm tổn thất thời gian thiết lập. Trong xưởng tủ điện, tính lặp lại và sự thẳng hàng chính xác của các lỗ thường là yếu tố chi phối. Trong sản xuất máy biến áp, các tiết diện nặng hơn và tính nhất quán của góc uốn có thể quyết định việc lắp ráp cuối cùng có đúng tiến độ hay không.

Kiểm tra ứng dụng theo từng loại xưởng

Sản xuất tủ điện

Đối với tủ điện, trước tiên hãy kiểm tra ba yếu tố: độ lặp lại của vị trí lỗ, chất lượng mép sau khi cắt và độ chính xác khi uốn. Các lỗ lệch vị trí sẽ ngay lập tức làm chậm quá trình lắp ráp. Các đường cắt thô sẽ tạo thêm công việc hoàn thiện. Sai lệch góc sẽ xuất hiện ở giai đoạn sau, khi các thanh không còn nằm đúng vị trí với sứ cách điện hoặc các điểm kết nối. Một máy có khả năng đột ổn định, cắt không ba via và độ chính xác uốn khoảng ±0.5° sẽ dễ được lựa chọn hơn trong trường hợp này, vì những chi tiết đó ảnh hưởng trực tiếp đến độ khớp khi lắp ráp chứ không chỉ đến hình thức của xưởng.

Lắp ráp tủ điều khiển

Công việc tủ điều khiển thường nhanh chóng bộc lộ điểm yếu trong khâu thiết lập. Nếu đội ngũ của bạn xử lý nhiều đơn hàng nhỏ và đa dạng, hãy kiểm tra kích thước thanh tối thiểu có thể gia công một cách cẩn thận như kích thước tối đa. Việc gia công chính xác các tiết diện nhỏ có thể trở nên khó khăn trên thiết bị chủ yếu được thiết kế cho các thanh chịu tải nặng. Đồng thời, hãy xem xét các kích thước lỗ hiện có và tùy chọn lỗ dài, vì bố trí tủ điều khiển thường cần tính linh hoạt thay vì chỉ một kiểu đột tiêu chuẩn.

Xưởng sản xuất máy biến áp

Công việc máy biến áp thường làm lộ rõ những hạn chế của khung máy yếu và dụng cụ không ổn định. Khi gia công các thanh đồng hoặc nhôm dày hơn, hãy xác minh không chỉ lực danh định mà còn cả kết cấu máy, vật liệu khuôn và độ ổn định lâu dài của các cụm cắt và uốn. Nếu bộ phận cắt bị lỏng theo thời gian hoặc khuôn nhanh chóng bị mài mòn, độ chính xác sẽ suy giảm dần và trở nên tốn kém trước khi có người truy tìm nguyên nhân về dụng cụ.

Bảng quyết định ngắn cho việc lập kế hoạch dự án

Một ví dụ phù hợp với nhu cầu trung gian này là Máy uốn thanh cái CNC DXJ-30CN. Đối với các xưởng gia công thanh cái đồng và nhôm, phạm vi gia công rộng tối đa 160mm và dày 15mm, phạm vi đột từ Φ3.2 đến Φ35 cùng ba trạm thủy lực độc lập của máy phù hợp với dạng tải ứng dụng hỗn hợp mà nhiều nhà sản xuất thiết bị điện phải xử lý. Điều hữu ích đối với các nhà quản lý dự án không chỉ là tên model; đó là sự kết hợp giữa các trạm làm việc đồng thời, dữ liệu góc được lưu trữ và hỗ trợ định vị, vì những tính năng này giảm thời gian hiệu chỉnh thủ công khi tiến độ gấp.

Những điểm rủi ro thường bị bỏ sót khi mua sắm

• Bỏ qua tuổi thọ khuôn. Chất lượng đột có thể trông vẫn tốt trong quá trình nghiệm thu nhưng suy giảm sau vài tháng. Nếu khuôn được kỳ vọng phải chịu số chu kỳ cao, hãy yêu cầu thông tin về vật liệu khuôn và khả năng chịu mỏi thực tế, thay vì chỉ chấp nhận tuyên bố rằng cụm máy “bền”.
• Đánh giá thấp ngôn ngữ và khả năng sử dụng của hệ thống điều khiển. Trong các xưởng làm việc nhiều ca hoặc cơ sở ở nước ngoài, hỗ trợ điều khiển đa ngôn ngữ không chỉ mang tính hình thức. Yếu tố này ảnh hưởng đến tốc độ đào tạo và tỷ lệ lỗi của người vận hành.
• Chỉ tập trung vào lực đột. Con số lực cao hơn không tự động đồng nghĩa với sản lượng tốt hơn. Khả năng cắt sạch, không ba via, không làm biến dạng góc hoặc tạo phế liệu thường giúp tiết kiệm nhiều nhân công hơn mức lực bổ sung mà bạn không bao giờ sử dụng.
• Bỏ qua việc xem xét mặt bằng xưởng. Kích thước máy, nguồn điện và không gian cấp vật liệu cần được kiểm tra trước khi phê duyệt. Một chiếc máy có năng lực vẫn mất thời gian nếu các thanh không thể được nạp, xoay và đưa ra một cách hiệu quả trong không gian xung quanh máy.

Một quy trình đánh giá vững chắc sẽ như thế nào

Nếu bạn đang so sánh các lựa chọn Máy gia công thanh cái cho công việc tủ điện, tủ điều khiển hoặc máy biến áp, hãy đánh giá theo thứ tự sau: phạm vi kích thước thanh thực tế, nhóm công việc chủ đạo, số lượng công đoạn mà mỗi chi tiết phải trải qua, yêu cầu về độ ổn định của góc uốn và vị trí lỗ, sau đó là độ bền của khuôn, các trạm thủy lực và hệ thống động cơ. Chứng nhận và hỗ trợ từ nhà cung cấp cũng rất quan trọng, đặc biệt khi thời gian vận hành liên tục và khả năng phản hồi sau bán hàng ảnh hưởng đến tiến độ dự án, nhưng chúng nên hỗ trợ cho quyết định dựa trên ứng dụng chứ không thay thế quyết định đó.

Mục tiêu thực tế rất đơn giản: chọn một chiếc máy giúp quá trình gia công thanh cái luôn ổn định và có thể dự đoán từ khi phát hành bản vẽ đến khi lắp ráp cuối cùng. Khi đạt được điều đó, xưởng của bạn sẽ dành ít thời gian hơn cho việc sửa chữa chi tiết, ít thời gian hơn để chờ giữa các trạm và ít thời gian hơn nhiều để giải thích những chậm trễ bắt đầu từ sàn gia công.
